Svjetlosne trake dovode dnevno svjetlo u industrijske, skladišne i poslovne objekte. Segmentni ili lučni sistem odaberite prema obliku krova i potrebnoj funkciji.
Širina otvora, ukupna dužina i oblik krova pomažu pri izboru segmentnog ili lučnog sistema.
Uporedite navedene sastave prema zahtjevima za svjetlost, toplotnu i zvučnu izolaciju.
Označite mjesta ventilacije; odvođenje dima zahtijeva odgovarajuću namjensku i usklađenu izvedbu.

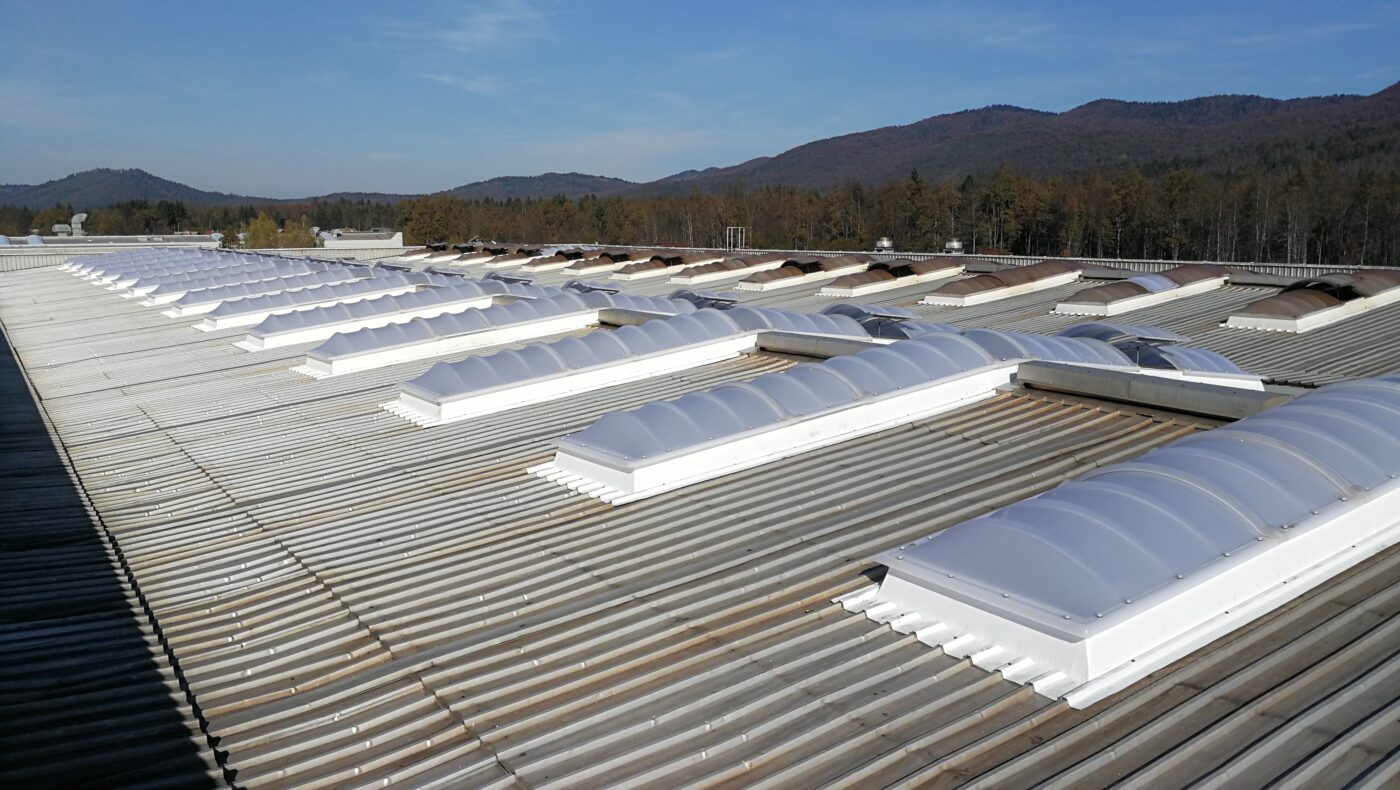

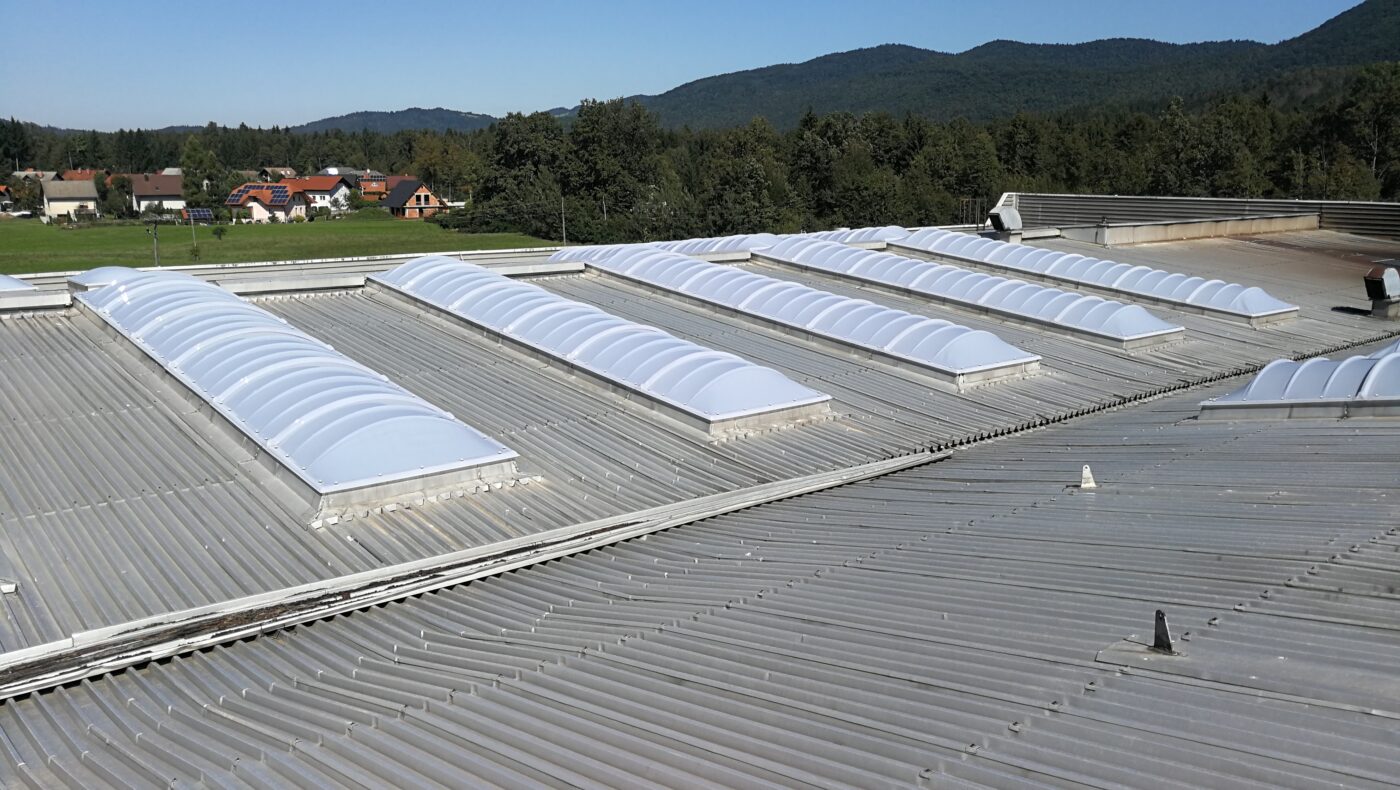

Svjetlosne trake dovode dnevno svjetlo u proizvodne, skladišne i trgovačke hale. Mogu se ugraditi na ravne ili dvovodne krovove te opremiti za dnevnu ventilaciju i prirodno odvođenje dima i toplote.

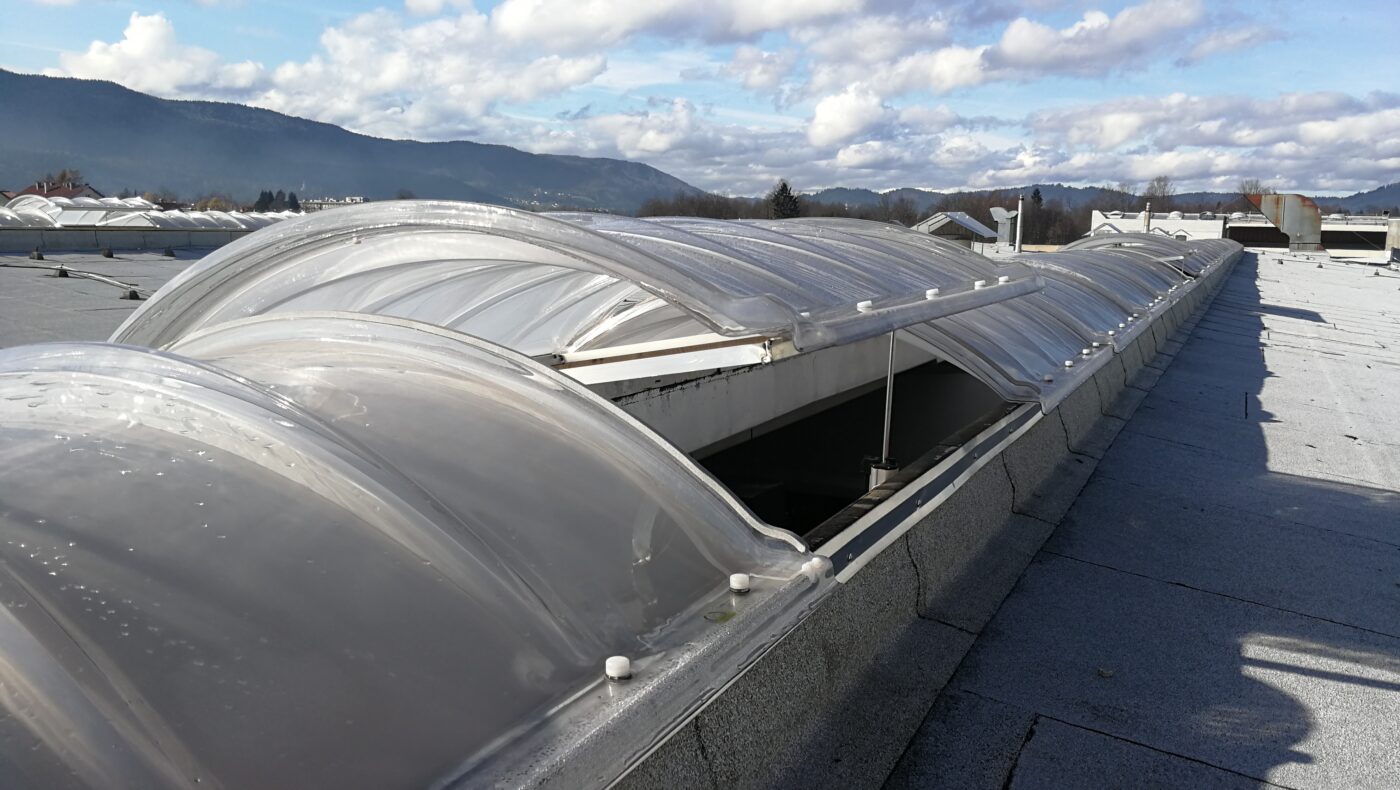

U kompaniji POS plastika nudimo jednoslojne ili dvoslojne trake od akrilnih ili polikarbonatnih ploča koje se ugrađuju direktno na nasadne vijence. Zahvaljujući modularnosti elemenata, svjetlosne trake mogu se i naknadno opremiti mehanizmima za otvaranje.
Odvojeni unutrašnji nosivi i vanjski pokrivni profili osiguravaju termički prekid duž luka. Vijek trajanja zavisi i od ugradnje, upotrebe i održavanja. Odvođenje dima i toplote zahtijeva odgovarajuću namjensku izvedbu.
Za nosivu konstrukciju koristi se ekstrudirani aluminijski profil koji je standardno površinski neobrađen. Kataloški opis izvedbe bez silikona i brtvi odnosi se na konstrukciju elementa, a ne na spoj s krovom. Krovni spoj i hidroizolaciju treba posebno odrediti u detalju ugradnje.
Širina krovnog otvora Š: 1.000 – 6.000 mm
Dužina krovnog otvora L: modularna, ukupna dužina potvrđuje se za projekt
Pocinčani metalni nasadni vijenac može biti ravan ili ukošen. Visina vijenca iznosi od 30 do 70 cm. Pripremljen je za izolaciju debljine do 10 cm. Na zahtjev se može plastificirati u bojama RAL.
Ispunu čine UV-postojane višekomorne polikarbonatne ploče.

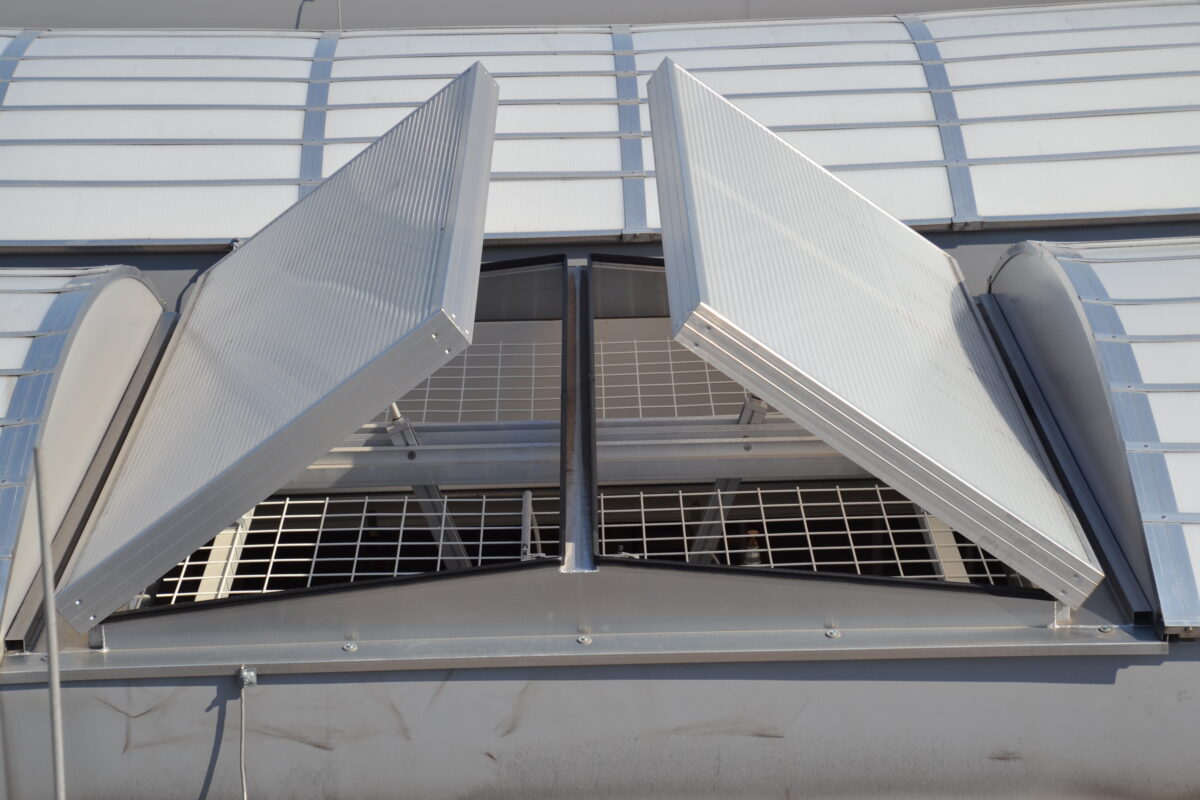

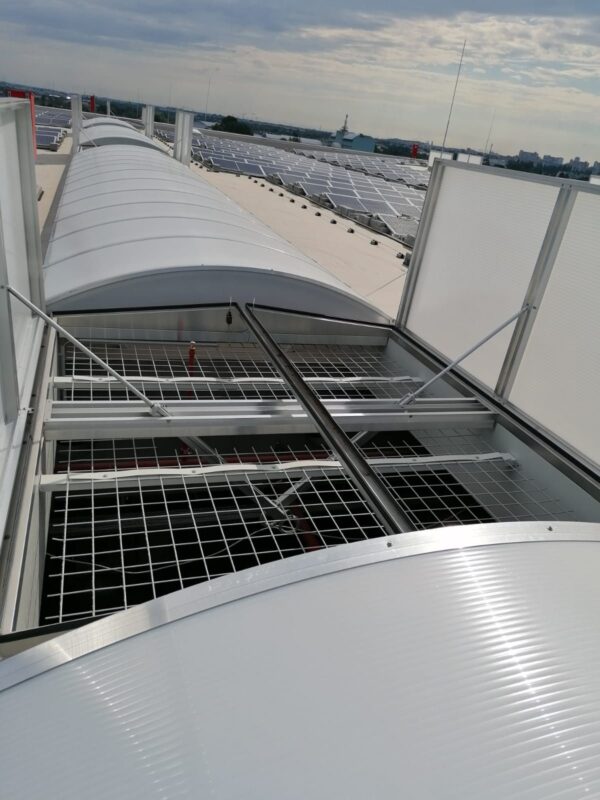

Ventilator sa dvostrukom zaklopkom koristi se kao ventilacijski sistem ili uređaj za odvođenje dima i toplote, a istovremeno služi kao izvor prirodnog svjetla. Različiti oblici zaklopki, prirubnica i podnožja omogućavaju odabir sistema koji najbolje odgovara vašim individualnim potrebama.
Radi osiguravanja vodonepropusnosti i malih zahtjeva za održavanje sistem je izrađen od visokokvalitetnog aluminija otpornog na koroziju.
Za otvaranje ventilatora možete birati između dvostrukog pneumatskog cilindra P2 na komprimirani zrak i elektromotora od 230 V. Za protivpožarnu ventilaciju može se ugraditi P2F – dvostruki pneumatski cilindar na komprimirani zrak s aktivacijom termičkom ampulom ili elektromotor s napajanjem od 24 V.
Ventilator je izrađen od aluminijskog lima otpornog na koroziju i ekstrudiranih aluminijskih profila koji su standardno površinski neobrađeni. Kataloški opis izvedbe bez silikona i brtvi odnosi se na konstrukciju elementa, a ne na spoj s krovom. Krovni spoj i hidroizolaciju treba posebno odrediti u detalju ugradnje.
Širina krovnog otvora Š: 1.000 – 2.500 mm
Dužina krovnog otvora L: 1.000 – 3.500 mm
Ugao otvaranja: do 90°
Planiranje i odabir
Jednoslojna ili dvoslojna izvedba od akrilnih odnosno polikarbonatnih ploča. Modularna konstrukcija omogućava naknadnu ugradnju mehanizama za otvaranje.
| L (cm) | K (cm) | S (cm) | Z (cm) | PKE min. (cm) | PKE maks. (cm) | SE (cm) |
|---|---|---|---|---|---|---|
| 80 | 100 | 86 | 100 | 50 | 180 | 180 |
| 100 | 120 | 106 | 120 | 50 | 180 | 180 |
| 125 | 145 | 131 | 145 | 50 | 180 | 180 |
| 150 | 170 | 156 | 170 | 50 | 180 | 180 |
| 175 | 195 | 181 | 195 | 50 | 180 | 180 |
| 200 | 220 | 206 | 220 | 50 | 180 | 180 |
| 215 | 235 | 221 | 235 | 50 | 180 | 180 |
| 225 | 245 | 231 | 245 | 50 | 180 | 180 |
L označava svijetlu dimenziju, K građevinsku dimenziju, S os vijaka, PKE dužinu završnog elementa, a SE dužinu srednjeg elementa; oznaka Z prati katalošku skicu. Završni element PKE prilagođava se ukupnoj dužini trake.
| Ispuna | Ug | Reakcija na požar | Rw |
|---|---|---|---|
| PC 10-5 | 2,5 W/(m²·K) | B-s1,d0 | 17 dB |
| PC 16-7 | 1,8 W/(m²·K) | B-s1,d0 | 20 dB |
| PC 10-5 + PC 10-5 | 1,25 W/(m²·K) | B-s1,d0 | 18 dB |
| PC 16-7 + PC 10-5 | 1,04 W/(m²·K) | B-s1,d0 | 20 dB |
| PC 16-7 + PC 16-7 | 0,95 W/(m²·K) | B-s1,d0 | 20 dB |
Lučni sistemi dostupni su s klasifikacijom BROOF(t1) prema EN 13501-5:2016 te ispitivanjima zaštite od pada prema EN 14963:2006 i GS-BAU-18:2015.
Svjetlosni element odaberite zajedno sa sastavom krova i potrebnom funkcijom. Za grijane prostore posmatrajte ostakljenje, okvir, vijenac i spoj s krovom kao cjelinu.
Ne. Modularni sistem omogućuje različite ukupne dužine, ali otvor, nosivost, opterećenja i raspored ventilacije treba provjeriti za objekt. Garancija se primjenjuje prema uslovima proizvođača.
Ne. Ug opisuje ostakljenje ili ispunu navedenu u tabeli. Na cijeli ugrađeni sistem dodatno utječu okvir, vijenac, dimenzije i spoj s krovom.
Ne. Ispitivanje protiv propadanja nije dozvola za hodanje po ostakljenju. Potrebno je osigurati siguran pristup krovu i održavanje.
Za prvi upit dovoljni su podaci kojima raspolažete. Konačne mjere i izvedba potvrđuju se prije izrade; mjerenje na krovu prepustite osposobljenom izvođaču.
Izvor: katalog POS plastika, 2026. Prije narudžbe potvrdite odabranu izvedbu i pripadajuću dokumentaciju.
