Toplotno izoliran spoj kupole ili svjetlosne trake s krovom. Oblik, visinu i materijal vijenca uskladite sa sastavom krova i završnom hidroizolacijom.
Pri izboru visine vijenca uzmite u obzir konačni sastav izolacije i hidroizolacije.
Građevinsku i svijetlu mjeru otvora označite prema odgovarajućoj kataloškoj skici.

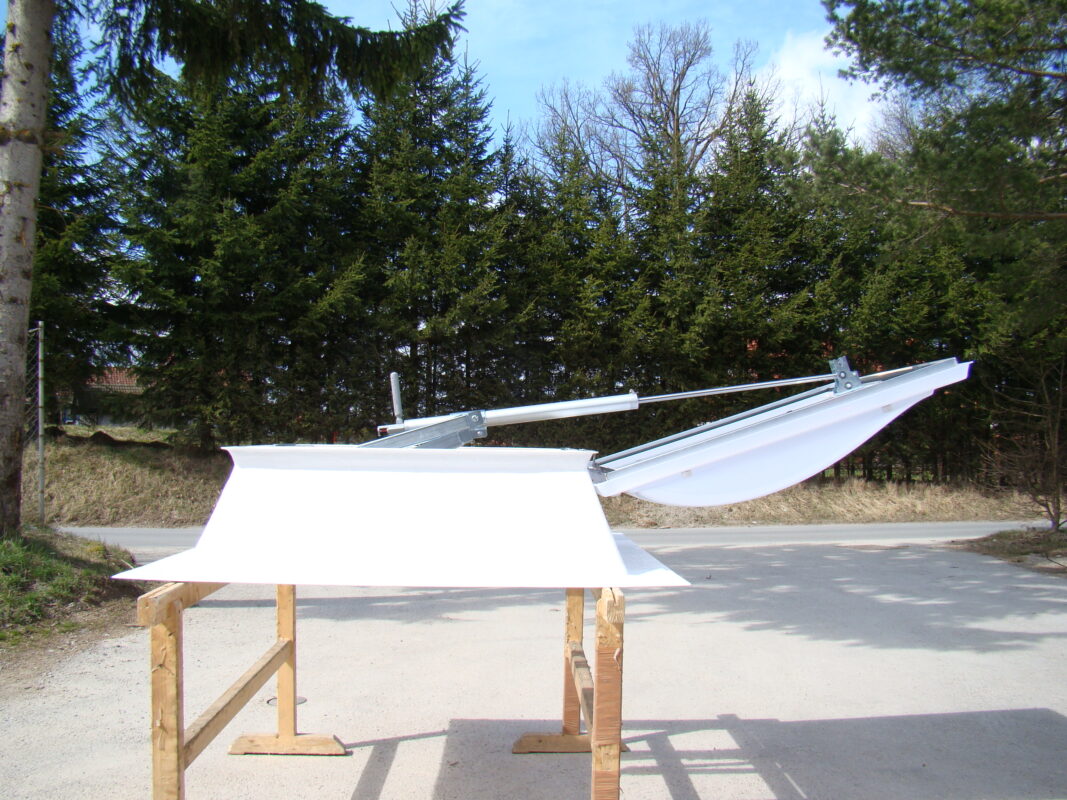

Vijenac mora odgovarati kupoli ili traci, pričvršćenju i mehanizmu otvaranja.
Nasadni vijenac je ključni dio sistema svjetlosne kupole ili svjetlosne trake. Štiti krovni otvor od padavina, usmjerava vodu dalje od kupole i smanjuje prijenos toplote između unutrašnjeg i vanjskog prostora.

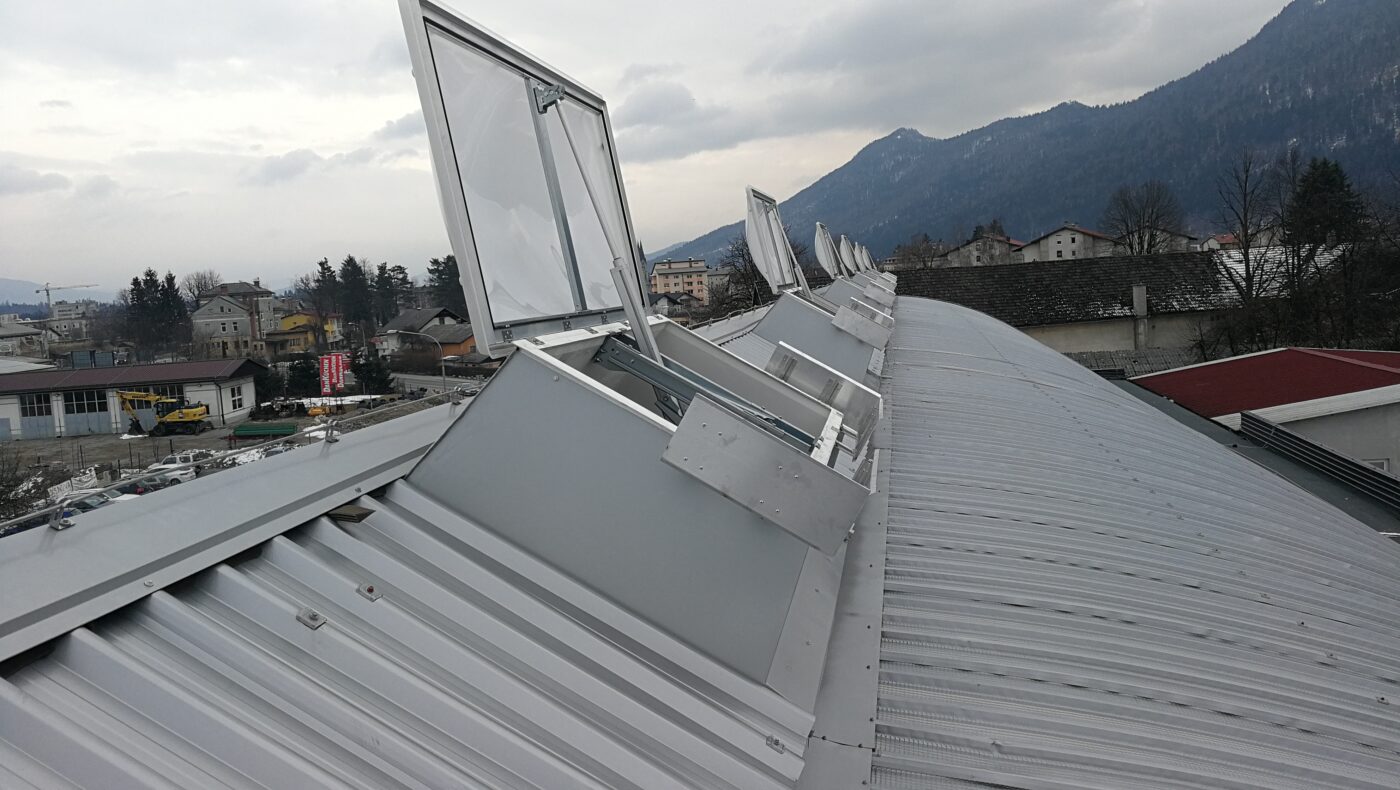

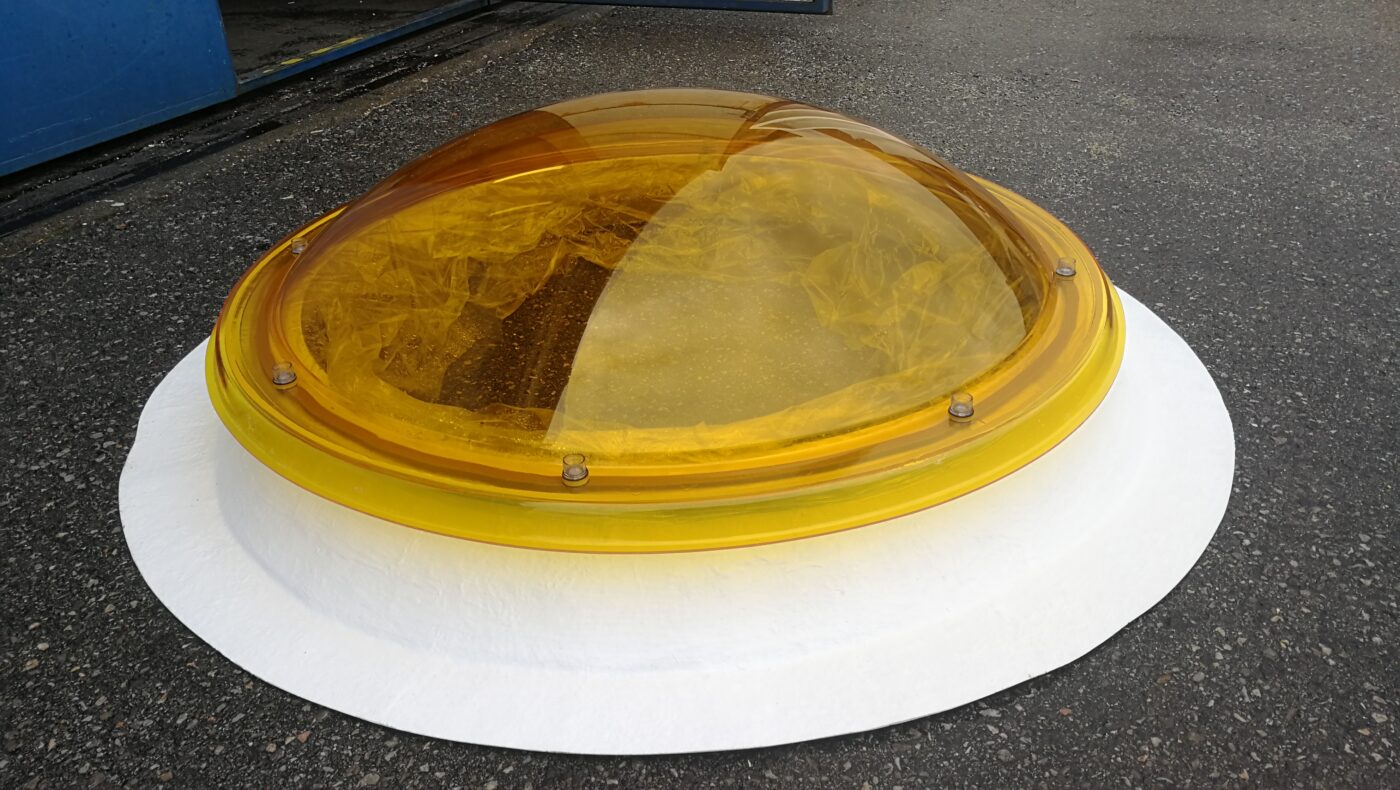

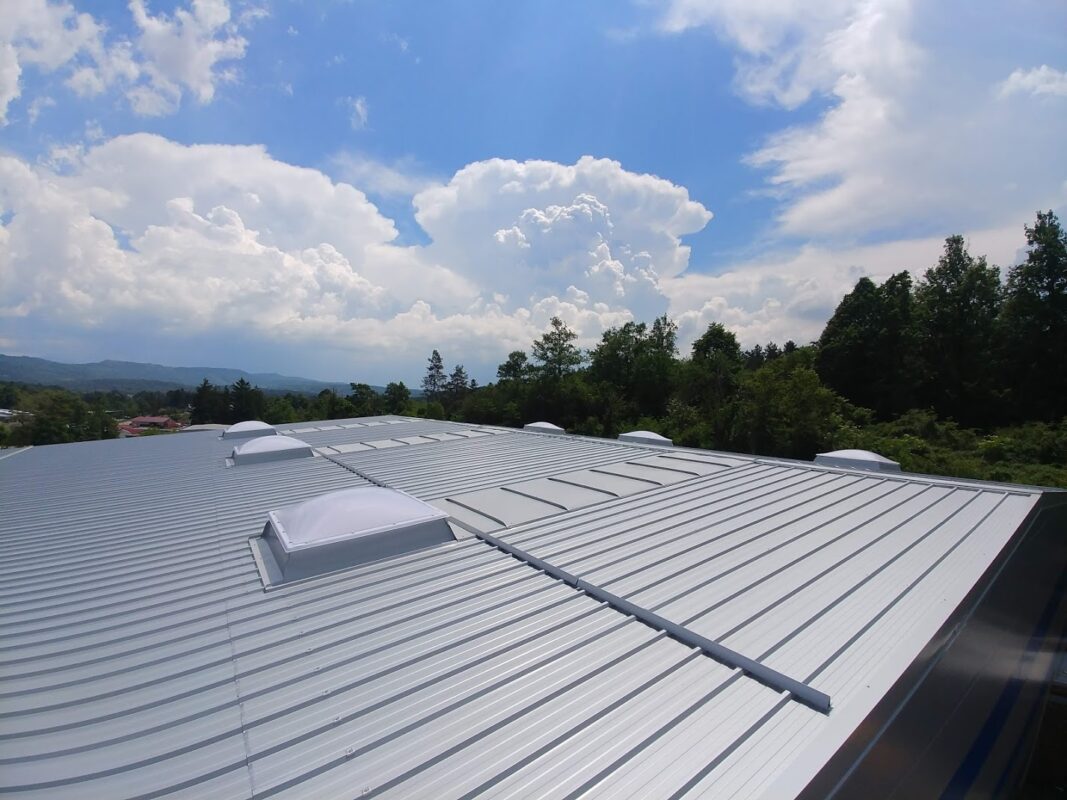

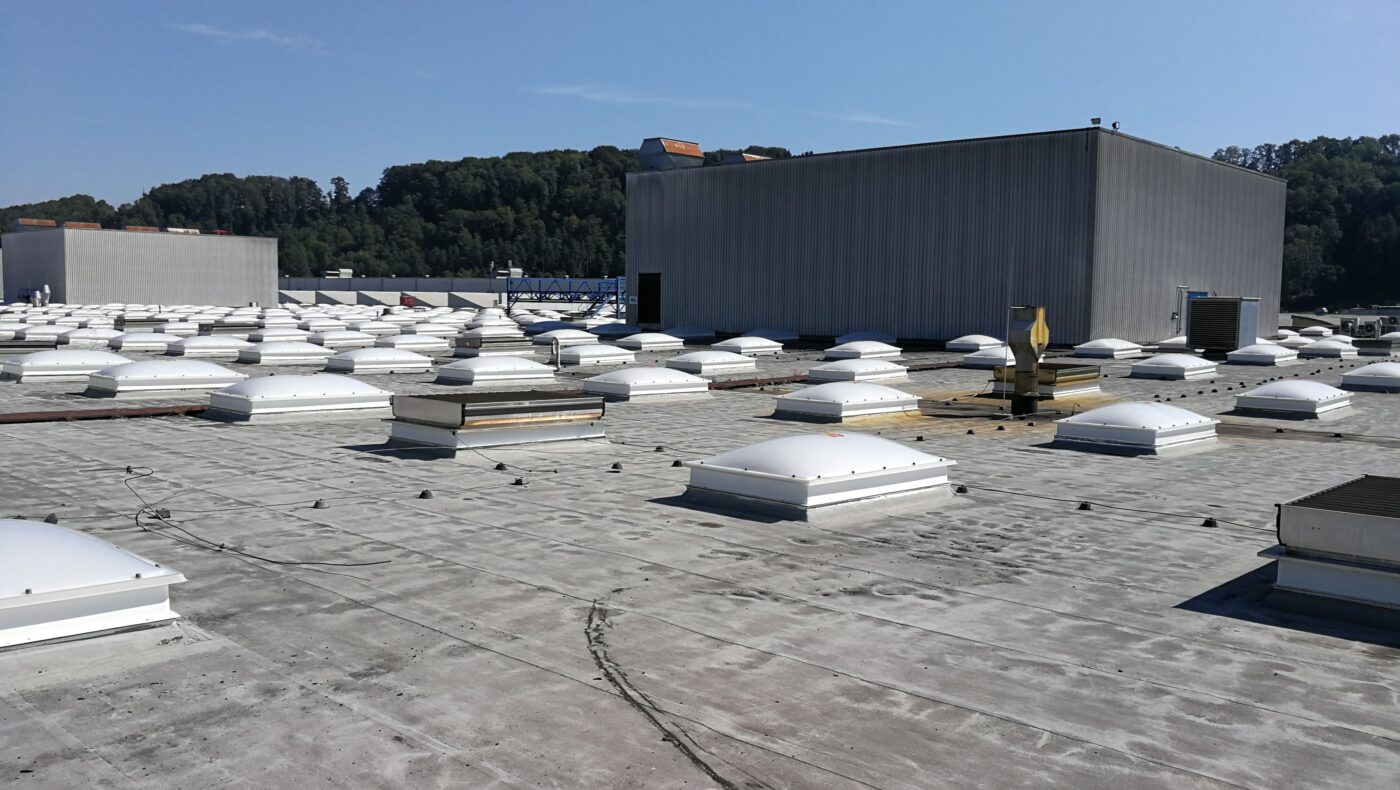

Svjetlosne kupole i svjetlosne trake POS plastika standardno se ugrađuju na toplotno izolirane poliesterske ili metalne nasadne vijence.
Standardni nasadni vijenac prema katalogu:
U = 0,83 W/(m²·K) uz izolaciju debljine 2,5 cm. Podatak vrijedi za opisanu izvedbu vijenca, a ne za cijelu kupolu ili ugrađeni sistem. Za drugačiji sastav provjeravamo pripadajuće tehničke podatke.

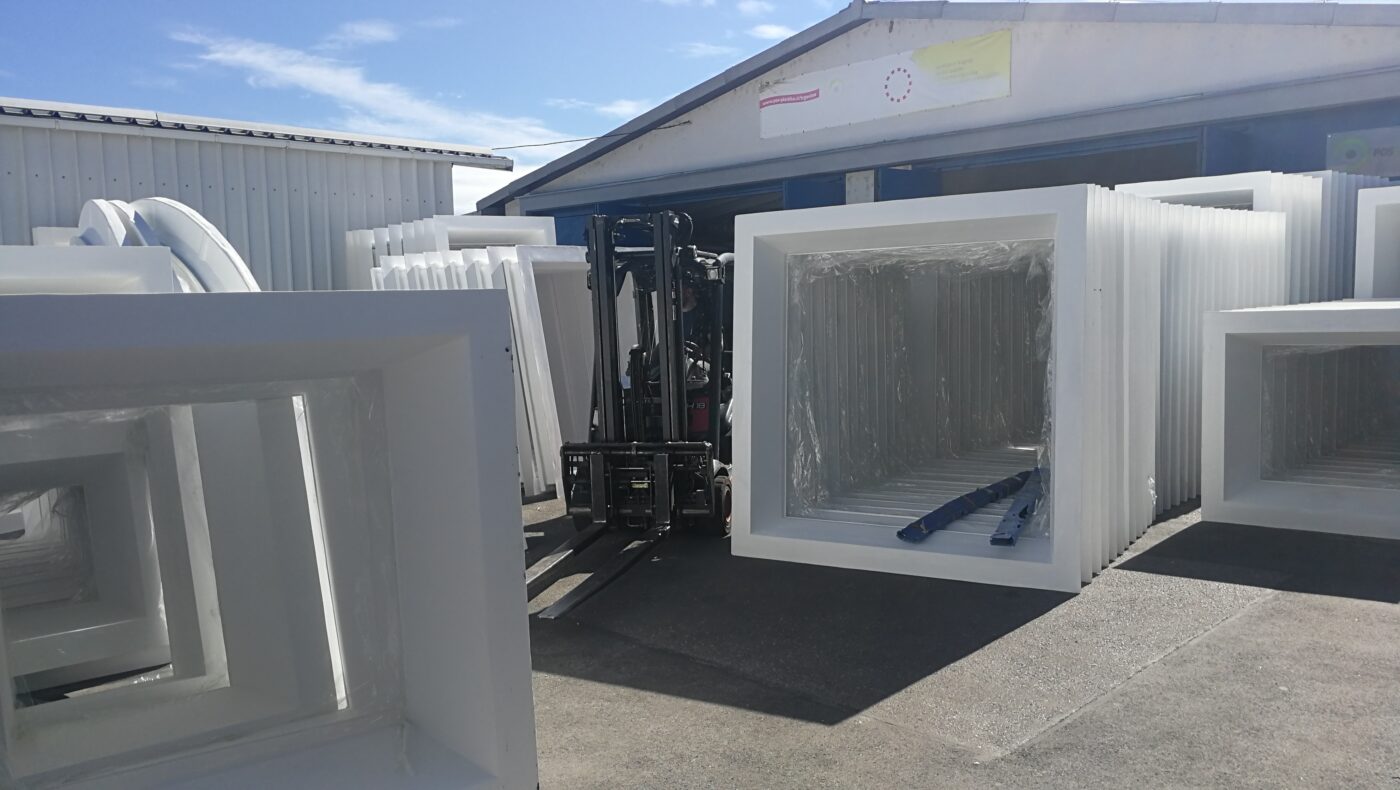

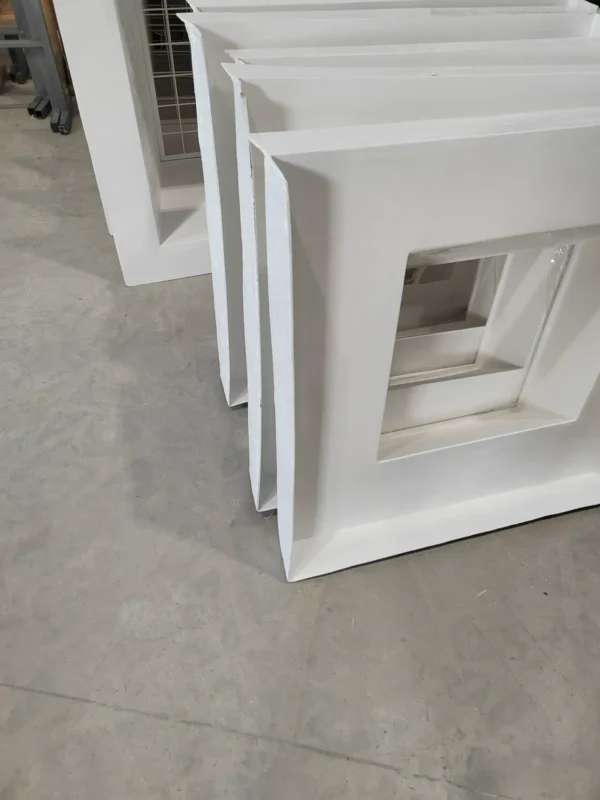

Izrađeni su od poliestera ojačanog staklenim vlaknima (GFK). Kao toplotni izolator koristi se kruta poliuretanska pjena (PUR). Poseban kondenzacijski rub standardnog sistema vijenca i kupole odnosno trake namijenjen je skupljanju kondenzata radi njegovog isparavanja. To ne isključuje nastanak kondenzacije; na nastanak i isparavanje utječu i temperatura, vlažnost i provjetravanje prostora. Unutrašnja strana vijenca je bijela i glatka, a vanjska je dodatno zaštićena od štetnog UV zračenja. Široka prirubnica omogućava ugradnju nasadnog vijenca na drvene, metalne ili betonske krovne konstrukcije. Standardne visine nasadnih vijenaca iznose 15, 30 ili 50 cm.

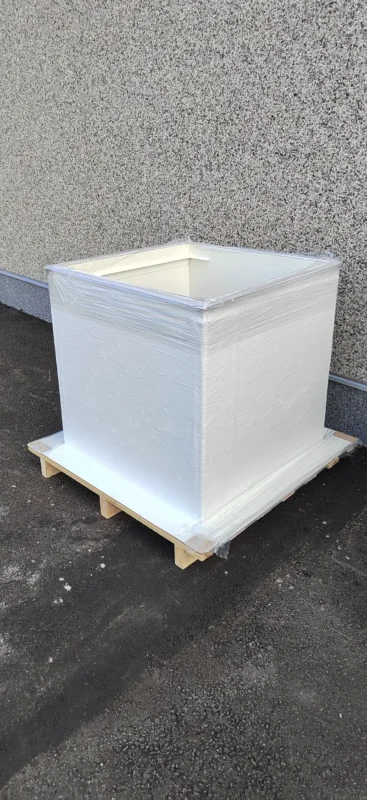

Imaju vanjsku oblogu ojačanu staklenim vlaknima (GFK). Geometrijski i tehnički izvedeni su jednako kao poliesterski vijenci. Metalni vijenci mogu se izraditi u nestandardnim dimenzijama, uz plastificiranje vidljive površine prema paleti boja RAL. Zahtijevana požarna svojstva treba potvrditi za odabranu izvedbu na osnovu pripadajuće dokumentacije.
Moguća je i izrada drugih izvedbi nasadnih vijenaca, na primjer s izoliranom prirubnicom, izoliranim podnožjem i okapnicom ili dodatnom toplotnom izolacijom.
Oblik vijenca određuje odnos između građevinske dimenzije K i svijetle dimenzije L. Izvedbu biramo prema sastavu krova, potrebnoj veličini otvora i sistemu kupole.
Svijetla dimenzija je 20 cm manja od građevinske dimenzije: L = K − 20 cm.
Svijetla dimenzija je 11 cm manja od građevinske dimenzije: L = K − 11 cm.
Svijetla i građevinska dimenzija su jednake: L = K.
| K – građevinska dimenzija (cm) | N – nazivna dimenzija (cm) |
|---|---|
| Ø 60 | Ø 56 |
| Ø 90 | Ø 86 |
| Ø 100 | Ø 96 |
| Ø 120 | Ø 116 |
| Ø 150 | Ø 146 |
| Ø 180 | Ø 176 |
| Ø 200 | Ø 196 |
Kod pravougaonih nasadnih vijenaca nazivna dimenzija N u oba smjera je 4 cm manja od građevinske dimenzije K. Druge dimenzije i posebne izvedbe izrađujemo prema dogovoru.
Odgovarajući presjek i projektne dimenzije potvrđujemo za odabrani sistem svjetlarnika.
Radi sigurnosti pri radu na krovu i sprečavanja pada ljudi ili većih predmeta kroz krovni otvor u zgradu, kao dodatnu opremu preporučujemo zaštitne mreže. Izrađene su od građevinskih mreža koje su plastificirane u boju RAL ili pocinčane.
Mreže se pričvršćuju na nasadni vijenac ili ugrađuju ispod njega. Prema potrebi izrađuju se mreže prilagođene ugradnji ventilacijskih mehanizama ili sistema za prirodno odvođenje dima i toplote (NODT).
Zaštitne mreže ispitane su u skladu sa EN 1873:2014.
Svjetlosni element odaberite zajedno sa sastavom krova i potrebnom funkcijom. Za grijane prostore posmatrajte ostakljenje, okvir, vijenac i spoj s krovom kao cjelinu.
Ne. Visinu treba uskladiti sa završnim sastavom krova, izolacijom i hidroizolacijskim detaljem. Standardne visine iz kataloga nisu univerzalna preporuka za ugradnju.
Ne. Katalog navodi tu vrijednost za standardni vijenac s izolacijom debljine 2,5 cm. Svojstva kupole, ostakljenja i spoja s krovom razmatraju se zasebno.
Tek nakon provjere stanja i mjera postojećeg vijenca, pričvršćenja i kompatibilnosti. Približna vanjska mjera nije dovoljna.
Za prvi upit dovoljni su podaci kojima raspolažete. Konačne mjere i izvedba potvrđuju se prije izrade; mjerenje na krovu prepustite osposobljenom izvođaču.
Izvor: katalog POS plastika, 2026. Prije narudžbe potvrdite odabranu izvedbu i pripadajuću dokumentaciju.
