Svjetlosne kupole POS plastika
Svjetlosne kupole za prirodno osvjetljenje kroz ravne krovove. Odaberite dimenzije, materijal i fiksnu izvedbu ili otvaranje prilagođeno potrebnoj funkciji.
- Više od 80 standardnih dimenzija te okrugli, kvadratni i pravougaoni oblici.
- Različiti načini otvaranja: fiksno, ručno, električno ili pneumatsko.
- Izbor materijala: izvedbe od akrilnih ili polikarbonatnih ploča.
Pomoć pri izboru izvedbe
- Odredite funkciju
Samo dnevna svjetlost, svakodnevna ventilacija, izlaz na krov ili namjenska izvedba za odvođenje dima i toplote.
- Uporedite ostakljenje
Razmotrite prozirnu ili opalnu izvedbu, izloženost udarcima i toplotne potrebe prostora.
- Provjerite spoj s krovom
Pri zamjeni prvo provjerite postojeći vijenac i pričvršćenja, a zatim odaberite gornji dio kupole.

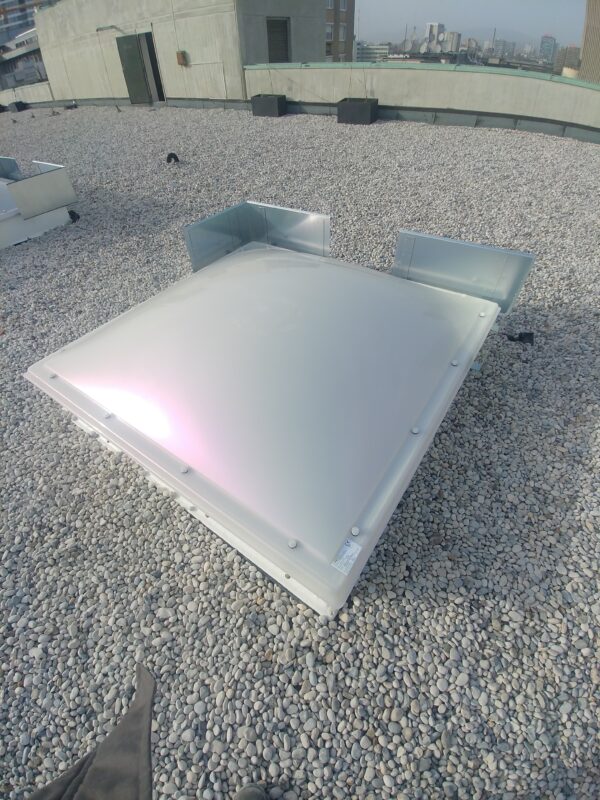

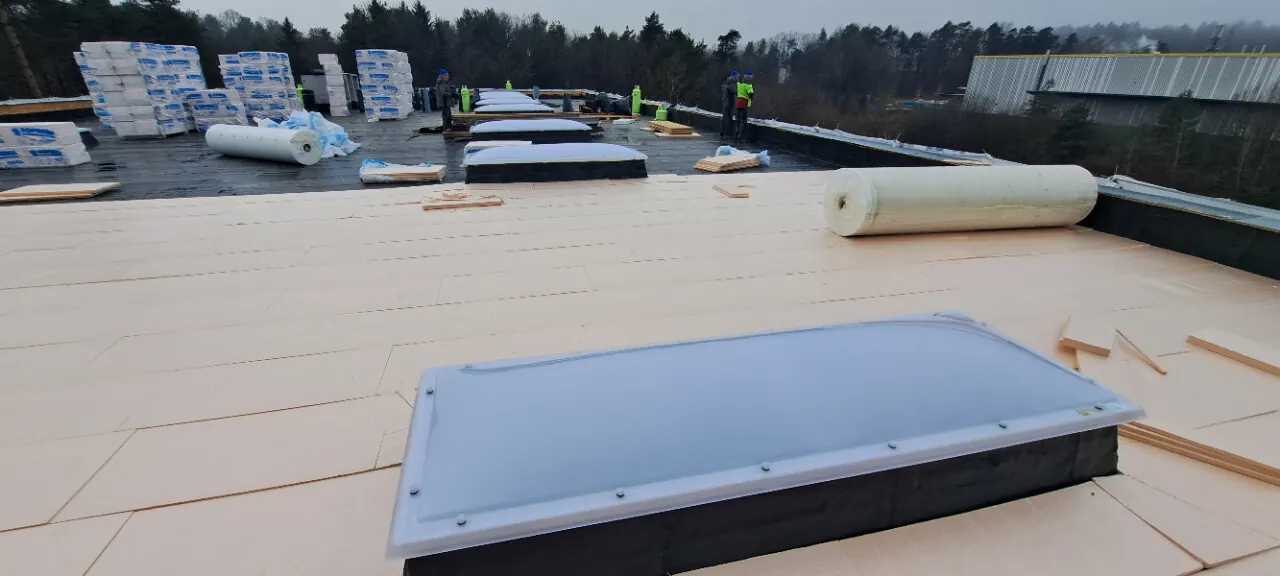

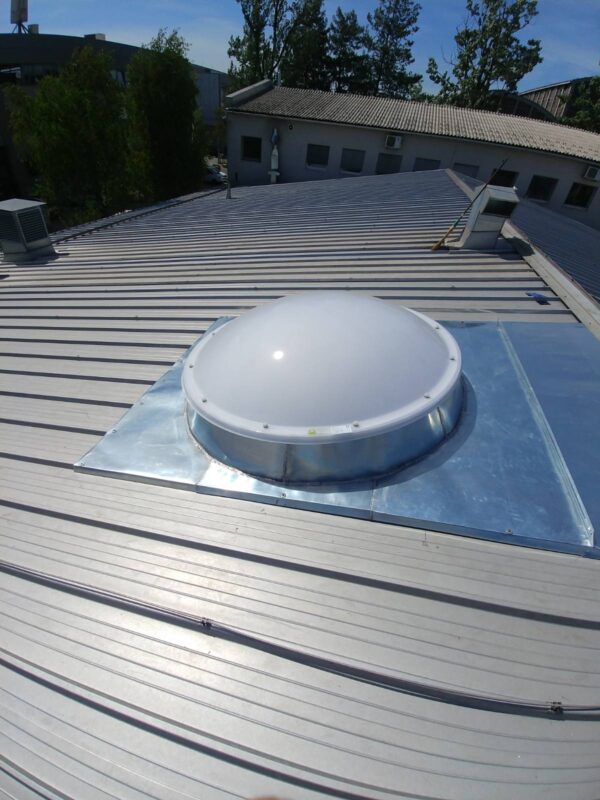

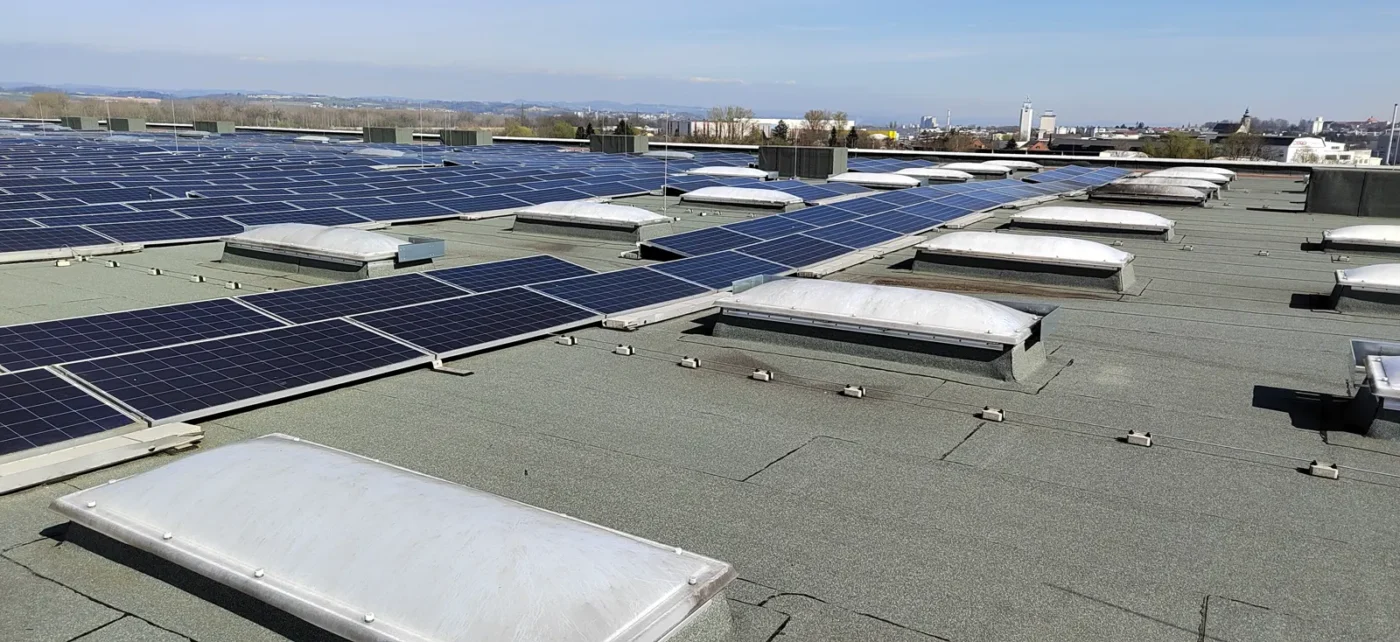

Svjetlosne kupole POS plastika dovode dnevno svjetlo kroz ravne krovove te omogućavaju prirodnu ventilaciju i primjenu u sistemima za prirodno odvođenje dima i toplote. Pogodne su za industrijske objekte, sportske dvorane, škole, stanove u potkrovlju i druge objekte. Zahvaljujući laganim materijalima jednostavne su za ugradnju. Kupole imaju CE oznaku u skladu sa EN 1873.
Akrilna ploča (PMMA)

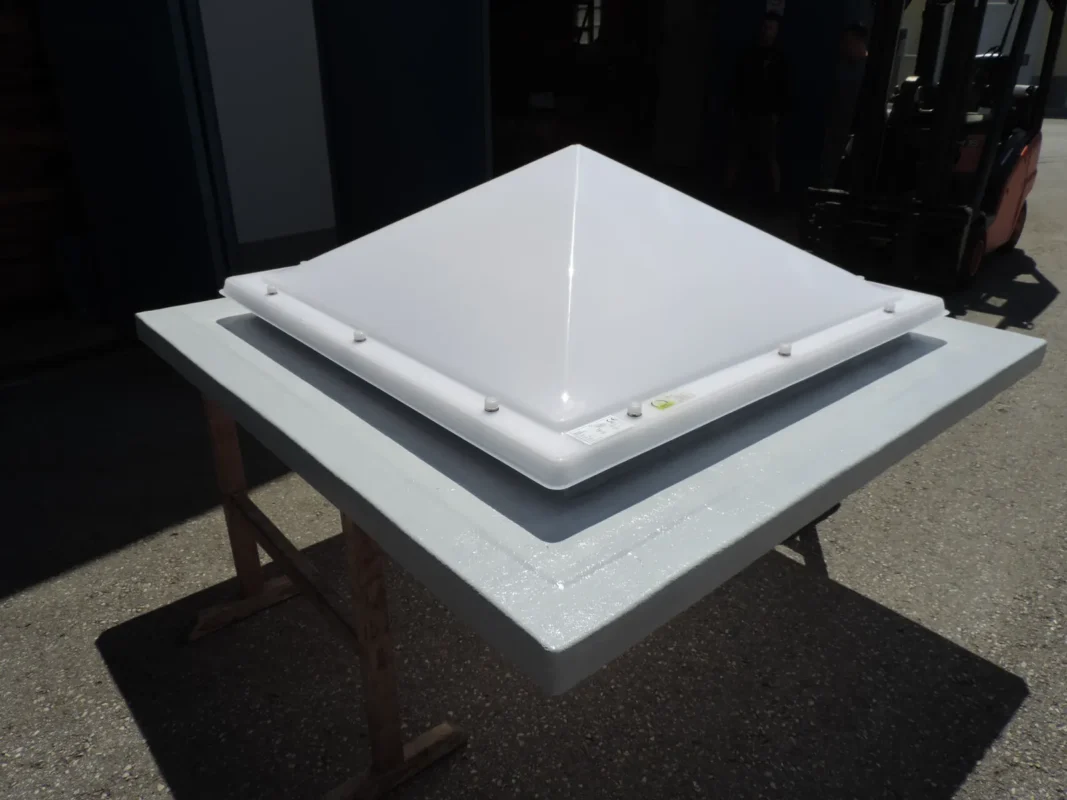

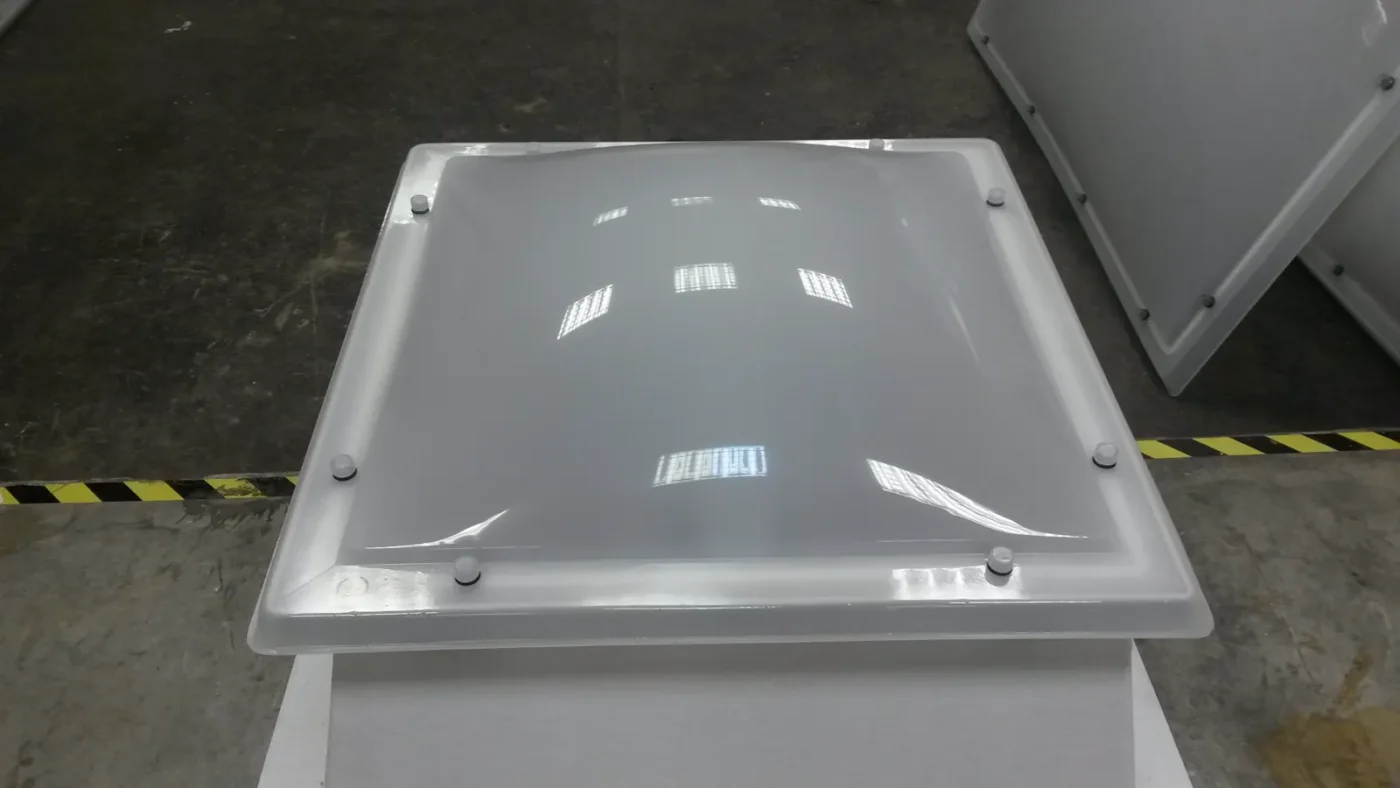

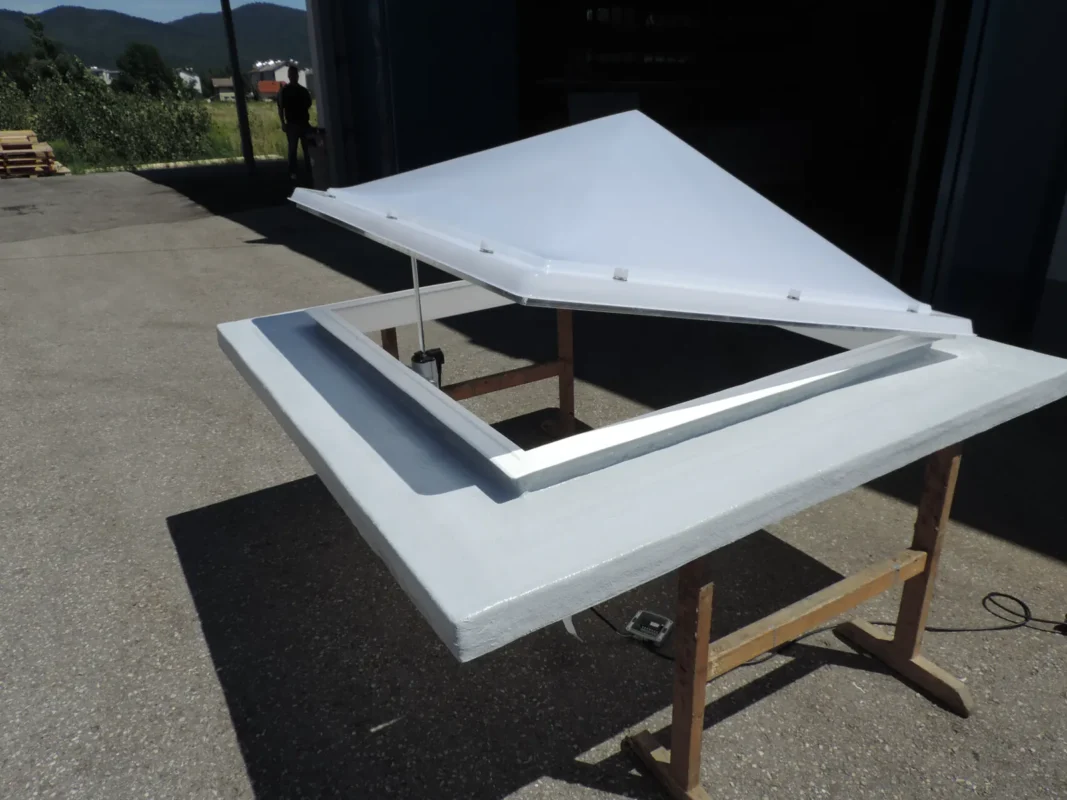

Svjetlosne kupole POS plastika izrađujemo od akrilnih ploča, pretežno u opalnoj/mliječnoj ili prozirnoj izvedbi. Po narudžbi ih izrađujemo i od akrilnih ploča u boji. Kupole se sastoje od jednog, dva, tri ili četiri sloja. Izrađujemo više od 80 standardnih dimenzija u okruglom, kvadratnom ili pravougaonom obliku. Na zahtjev su dostupne i kupole piramidalnog oblika. Akrilna ploča je lagan materijal otporan na UV zračenje, pa dugotrajno zadržava svoju boju.
Akrilna ploča IRR/Heatstop
IRR/Heatstop akrilna ploča opcija je za smanjenje prolaska sunčeve toplote. Katalog navodi propusnost svjetlosti uporedivu s opalnim izvedbama. Stvarni utjecaj na temperaturu prostora i potrebu za hlađenjem zavisi od objekta, površine elemenata, ventilacije i orijentacije.
Polikarbonatna ploča
Prema katalogu, polikarbonat je otporniji na udarce i grad od akrila. Obostrana UV zaštita doprinosi postojanosti, ali materijal nije neuništiv. Razred reakcije na požar B-s1,d0 prema EN 13501-1 odnosi se na navedenu izvedbu materijala, a ne na prikladnost za sve zahtjeve zaštite od požara.
Srednji sloj od višeslojne polikarbonatne ploče
Kupole TOPtermo kombiniraju višeslojnu polikarbonatnu ploču debljine 10 ili 16 mm s gornjom odnosno gornjom i donjom ljuskom od akrila ili polikarbonata. Kataloška U-vrijednost zavisi od sastava; najniža navedena vrijednost od 1,0 W/(m²·K) ne vrijedi za sve izvedbe. Uporedite pojedine sastave u tabeli u nastavku. Za grijani prostor treba zajedno razmotriti kupolu, nasadni vijenac i spoj s krovom; sama U-vrijednost kupole nije dovoljna za određivanje uštede energije cijelog objekta.
Tehnički podaci
Toplotna, svjetlosna i zvučna svojstva
Vrijednosti se odnose na kataloške izvedbe kupola. Propusnost svjetlosti zavisi od kombinacije prozirnih i opalnih slojeva.
| Izvedba | Ug | Propusnost svjetlosti | Rw |
|---|---|---|---|
| Jednoslojna | 5,4 W/(m²·K) | prozirna 92 % opalna 83 % |
pribl. 18 dB |
| Dvoslojna | 2,7 W/(m²·K) | prozirna + prozirna 85 % opalna + prozirna 78 % opalna + opalna 70 % |
pribl. 20 dB |
| Troslojna | 1,9 W/(m²·K) | 3 × prozirna 78 % opalna + 2 × prozirna 70 % 3 × opalna 60 % |
pribl. 22 dB |
| Četveroslojna | 1,5 W/(m²·K) | 4 × prozirna 72 % 2 × opalna + 2 × prozirna 59 % 4 × opalna 51 % |
— |
| Izvedba | Višeslojna polikarbonatna ploča | Ug |
|---|---|---|
| Troslojna | 10 mm | 1,4 W/(m²·K) |
| Troslojna | 16 mm | 1,2 W/(m²·K) |
| Četveroslojna | 10 mm | 1,1 W/(m²·K) |
| Četveroslojna | 16 mm | 1,0 W/(m²·K) |
Konačni sastav i deklarirana svojstva uvijek potvrđujemo s obzirom na dimenziju, način otvaranja i zahtjeve objekta.
Vrste i dimenzije kupola
Možete birati između okruglih, kvadratnih, pravougaonih te, za odabrane dimenzije, piramidalnih izvedbi. U tabeli su navedene standardne dimenzije okruglih kupola.
Standardne dimenzije okruglih kupola
| N (cm) | K (cm) | L (cm) | S (cm) | h (cm) |
|---|---|---|---|---|
| Ø 56 | Ø 60 | Ø 40 | Ø 46 | 9 |
| Ø 76 | Ø 80 | Ø 60 | Ø 66 | 13 |
| Ø 86 | Ø 90 | Ø 70 | Ø 76 | 15 |
| Ø 96 | Ø 100 | Ø 80 | Ø 86 | 17 |
| Ø 116 | Ø 120 | Ø 100 | Ø 106 | 20 |
| Ø 146 | Ø 150 | Ø 130 | Ø 136 | 26 |
| Ø 176 | Ø 180 | Ø 160 | Ø 166 | 30 |
| Ø 196 | Ø 200 | Ø 180 | Ø 186 | 33 |
| Ø 206 | Ø 210 | Ø 190 | Ø 196 | 33 |
| Ø 216 | Ø 220 | Ø 200 | Ø 206 | 33 |
Oznake N, K, L, S i h prate katalošku skicu: N je nazivna dimenzija, S os vijaka, L svijetli otvor, K građevinska dimenzija, a h visina kupole.
Zaštitne mreže
Radi sigurnosti pri radu na krovu i sprečavanja pada ljudi ili većih predmeta kroz krovni otvor u zgradu, kao dodatnu opremu preporučujemo zaštitne mreže. Izrađene su od građevinskih mreža koje su plastificirane u boju RAL ili pocinčane. Mreže se pričvršćuju na nasadni vijenac ili ugrađuju ispod njega. Prema potrebi izrađuju se mreže prilagođene ugradnji ventilacijskih mehanizama ili sistema za prirodno odvođenje dima i toplote (NODT). Zaštitne mreže ispitane su u skladu sa EN 1873:2014.
Načini otvaranja kupola
Zavisno od namjene, kupole mogu biti fiksne ili otvarajuće za ventilaciju odnosno kao dio sistema za prirodno odvođenje dima i toplote (NODT).
Fiksne kupole
Kada kupole služe isključivo za dovođenje prirodnog svjetla kroz krov, fiksna kupola je najekonomičniji izbor.

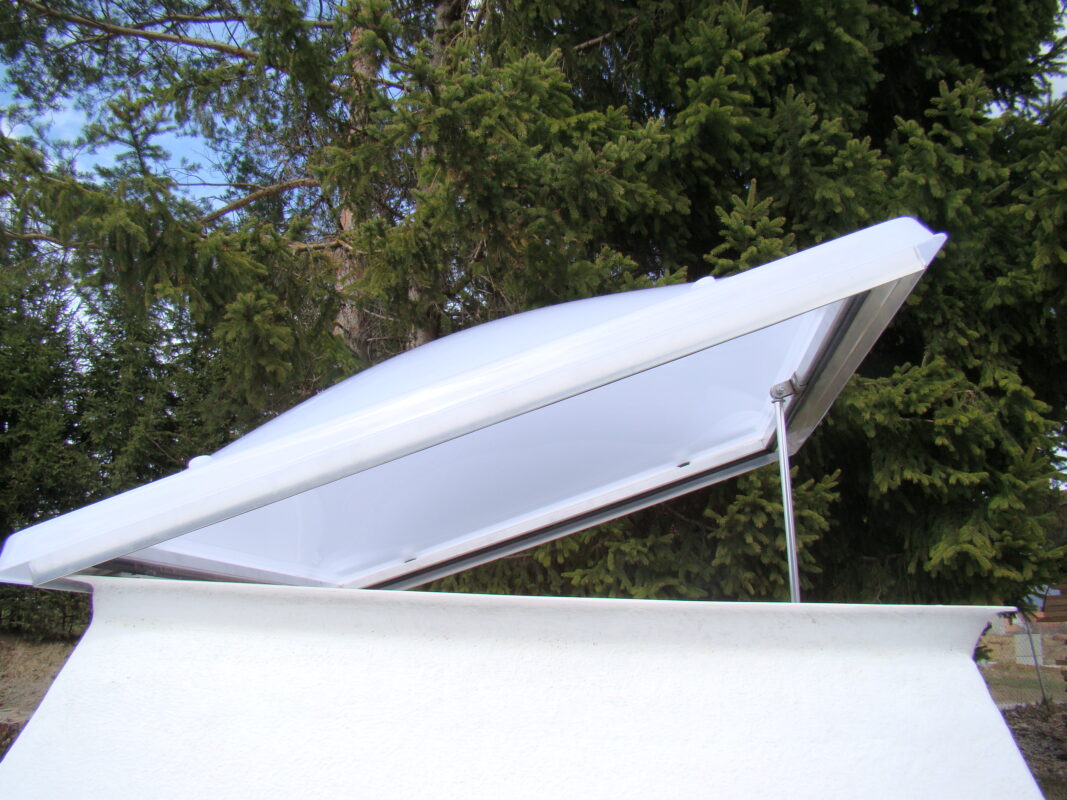

Prirodna ventilacija
Kupole POS plastika otvaraju se ručno ili pomoću električnog odnosno pneumatskog pogona. Sistem dnevne ventilacije može se dopuniti senzorom za kišu i vjetar koji automatski zatvara kupole u nepovoljnim vremenskim uslovima.

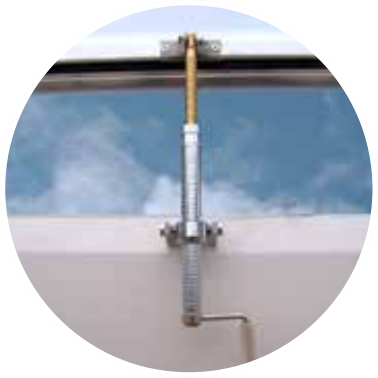

Ručno otvaranje
Ručno otvaranje pogodno je za manje kupole i prostore visine do 4 m. Teleskopsko vreteno ili ručka dugi su do 3 m.

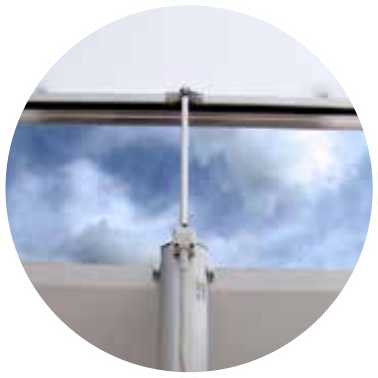

Električno otvaranje: 230 V AC ili 24 V DC
Kupole se elektromotornim pogonom AC 230 V / 50 Hz ili pogonom 24 V DC otvaraju pojedinačno ili grupno. Otvaranjem i zatvaranjem upravlja se prekidačem ili daljinskim upravljačem.

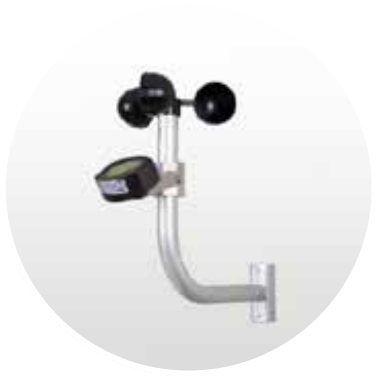

Senzor za vjetar i kišu
Senzor prati vremenske uslove kod svjetlosnih kupola s ugrađenim elektromotorima za ventilaciju. Automatski aktivira prekidač pri prejakom vjetru ili kiši.

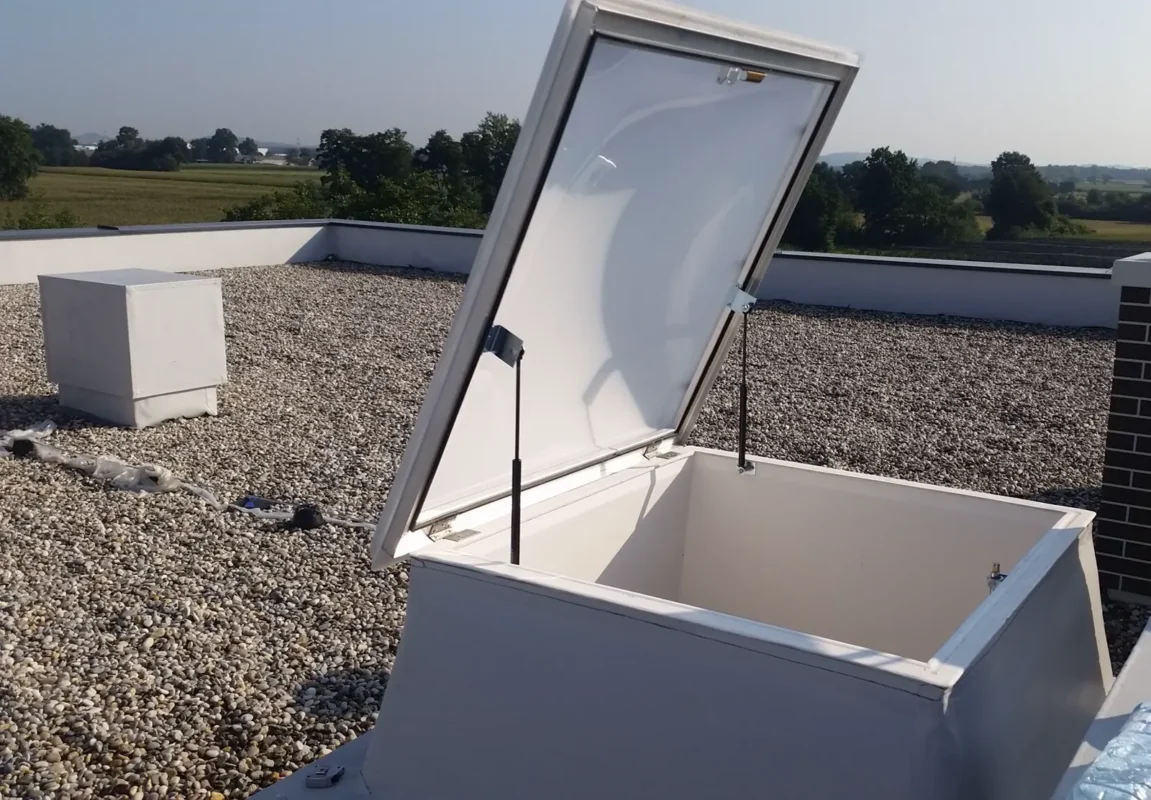

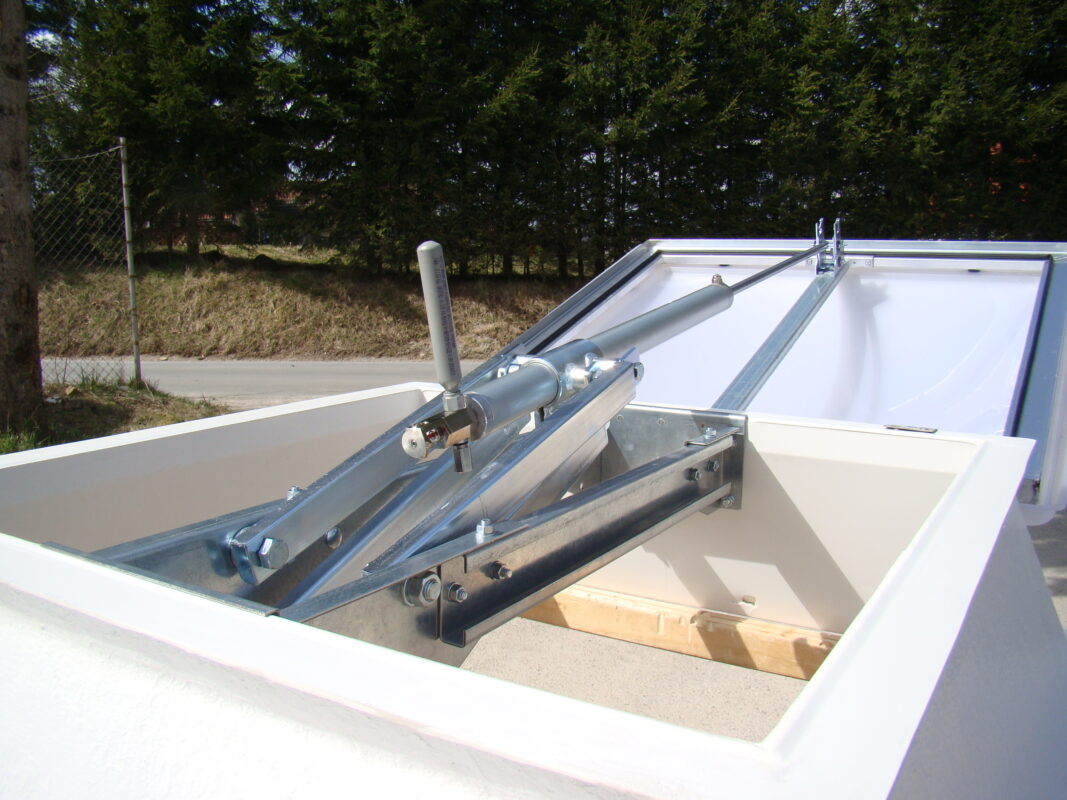

Sistemi za izlaz na krov

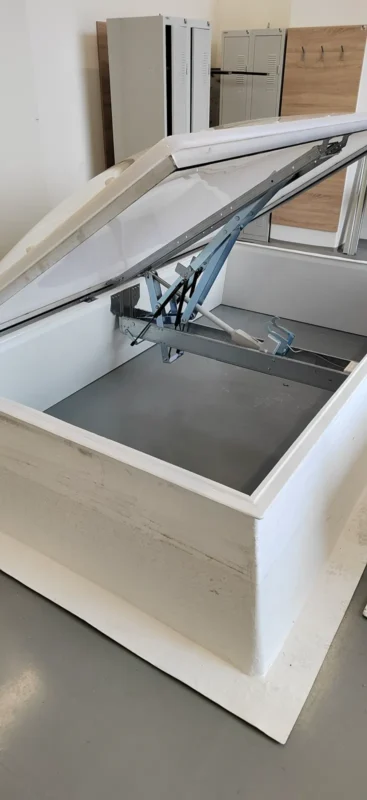

Za izlaz na krov odaberite kupolu namijenjenu toj upotrebi, a ne samo izvedbu s otvaranjem za ventilaciju. Opisani sistem otvara se plinskim oprugama i zatvara unutrašnjom ručkom; držač za ljestve je dodatna oprema. Prije narudžbe s izvođačem provjerite dimenzije otvora, način pristupa i potrebne zaštitne mjere na krovu. Sam mehanizam za otvaranje ne garantuje siguran pristup ni siguran rad na krovu.
Sistemi za prirodno odvođenje dima i toplote – NODT
Samo namjenske izvedbe mogu biti dio sistema prirodnog odvođenja dima i toplote. Katalog navodi EN 12101-2:2003 za opisane izvedbe NODT. Dokumentaciju i deklarirana svojstva odabranog uređaja uskladite s projektantom zaštite od požara.
Sistemi za prirodno odvođenje dima i toplote otvaraju se na dva načina: pneumatskim ili elektromotornim pogonom.
Pneumatski pogon na CO₂
Pneumatski NODT II s uglom otvaranja 140°
Ventil za otvaranje/zatvaranje
WL1500; SL750; T(0); RE50; B300; E
Opcija:
Zaseban elektromotor za dnevnu ventilaciju; napon napajanja potvrđuje se za odabranu izvedbu.
Hod 300 mm, 500 N.
PODV pneumatski cilindar za dnevnu ventilaciju.
Hod 300 mm.
Različite izvedbe ventila za aktivaciju.
Elektromotorni pogon 24 V
Električni NODT II s uglom otvaranja 140°
WL1500; SL750 ili SL500; T(0); RE1000; B300; E
Sistem NODT 24 V idealno je rješenje za primjene u kojima je potreban
električni uređaj za odvođenje dima i toplote u skladu sa EN 12101-2.
Može se koristiti i za dnevnu ventilaciju. U slučaju nenamjernog
aktiviranja zbog lažnog alarma ili vandalizma, svjetlosne kupole
jednostavno se zatvaraju pritiskom na dugme s upravljačkog mjesta.
Zato je uređaj pogodan za škole, sportske dvorane i pozorišta.
Prednost pneumatskog sistema NODT je njegova nezavisnost od električnog napajanja. Sistem radi i pri potpunom nestanku električne energije jer je pogonski plin (CO₂) pohranjen u bocama pod pritiskom. Zato se pneumatski sistemi NODT koriste i na stepeništima. Budući da nestanak električne energije može utjecati i na sisteme dojave dima, pneumatski sistemi aktiviraju se termičkim ampulama s različitim temperaturama aktivacije. Pneumatski NODT može se opremiti zasebnim motorom od 230 V za dnevnu ventilaciju i stvaranje ugodne klime u prostoru.
Katalog za dvije opisane izvedbe NODT navodi otvaranje za manje od 60 sekundi. Taj podatak provjerite u dokumentaciji odabranog uređaja. Uređaji s pneumatskim otvaranjem mogu se dopuniti elektromotorom za dnevnu ventilaciju.
Izbor i ponuda
Svjetlosni element odaberite zajedno sa sastavom krova i potrebnom funkcijom. Za grijane prostore posmatrajte ostakljenje, okvir, vijenac i spoj s krovom kao cjelinu.
Od čega zavisi cijena?
Ponudu određuju mjere, materijal, broj slojeva, vijenac, mehanizam otvaranja i obim montaže. Upoređujte ponude jednakog obima, a ne samo cijenu gornjeg dijela kupole.
Može li se zamijeniti samo stara kupola?
Tek nakon provjere stanja i mjera postojećeg vijenca, pričvršćenja i kompatibilnosti. Približna vanjska mjera nije dovoljna.
Je li svaki otvarajući svjetlosni element prikladan za NODT?
Samo namjenske izvedbe mogu biti dio sistema prirodnog odvođenja dima i toplote. Katalog navodi EN 12101-2:2003 za opisane izvedbe NODT. Dokumentaciju i deklarirana svojstva odabranog uređaja uskladite s projektantom zaštite od požara.
Podaci za vaš upit
- Količina i oblik; mjere otvora s označenim mjernim tačkama.
- Prozirno ili opalno ostakljenje, namjena prostora i podatak o grijanju.
- Željeno otvaranje; visina prostora i raspoloživo napajanje ako su poznati.
- Lokacija objekta; pri zamjeni fotografije kupole, vijenca i pričvršćenja.
Za prvi upit dovoljni su podaci kojima raspolažete. Konačne mjere i izvedba potvrđuju se prije izrade; mjerenje na krovu prepustite osposobljenom izvođaču.
Izvor: katalog POS plastika, 2026. Prije narudžbe potvrdite odabranu izvedbu i pripadajuću dokumentaciju.
