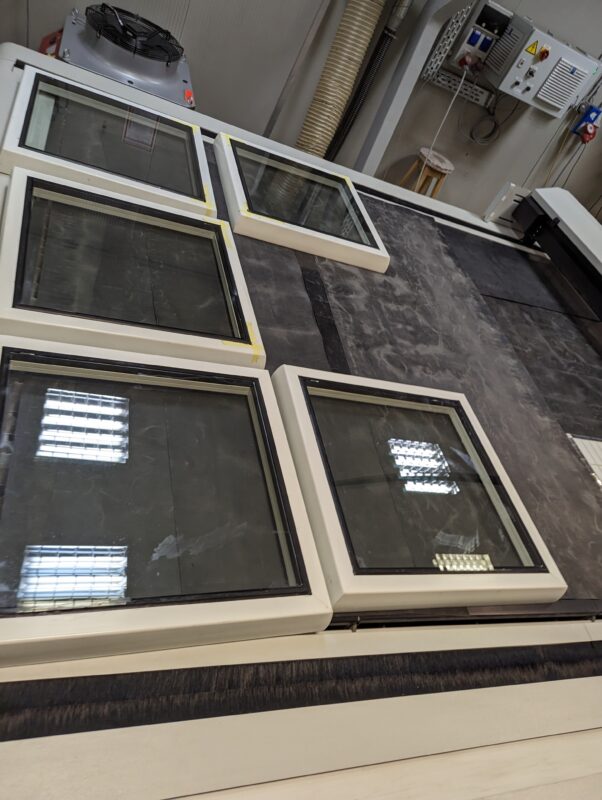

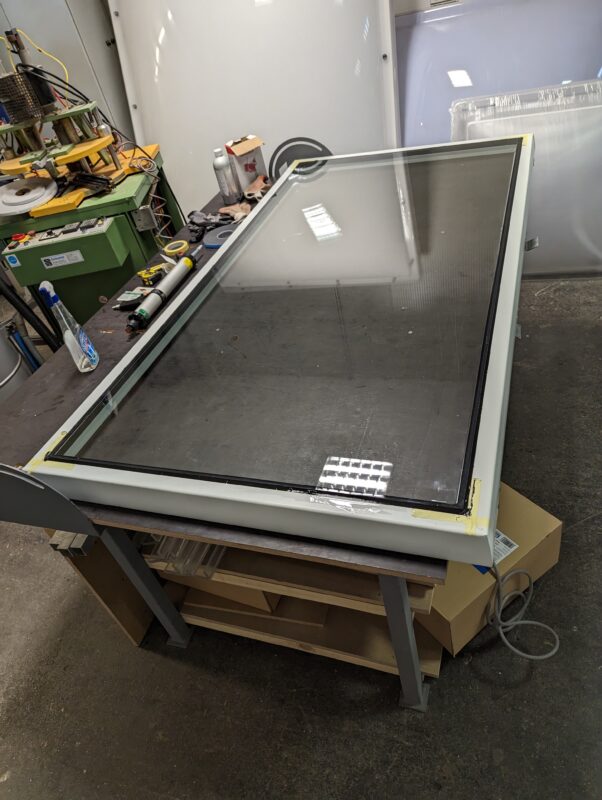

Ojačani PVC okvir
Zavareni PVC profili dodatno su ojačani metalnim umecima, što osigurava stabilnu konstrukciju svjetlarnika.
POS plastika · Proizvođač iz Slovenije
Stakleni krovni svjetlarnik STELUX
Stakleni krovni svjetlarnici za prirodno osvjetljenje ravnih krovova. Pravougaone i okrugle izvedbe STELUX, fiksne ili s otvaranjem prilagođenim potrebnoj funkciji.
- Ug = 1,1 W/(m²·K) za standardno 2-slojno toplotno-izolacijsko staklo.
- Laminirano VSG staklo s unutrašnje i kaljeno staklo s vanjske strane te ispitivanje prema DIN 18008-6.
- Pravougaone i okrugle izvedbe s više mogućnosti otvaranja i pogona.
Pomoć pri izboru izvedbe
- Odredite udobnost prostora
Zajedno razmotrite dnevnu svjetlost, ljetno zagrijavanje, ventilaciju i moguće vanjsko sjenilo.
- Uporedite staklo
Svojstva samog stakla ne opisuju cijeli prozor i spoj s krovom.
- Odaberite funkciju otvaranja
Dnevna ventilacija, izlaz na krov i odvođenje dima zahtijevaju odgovarajuće mehanizme i upravljanje.

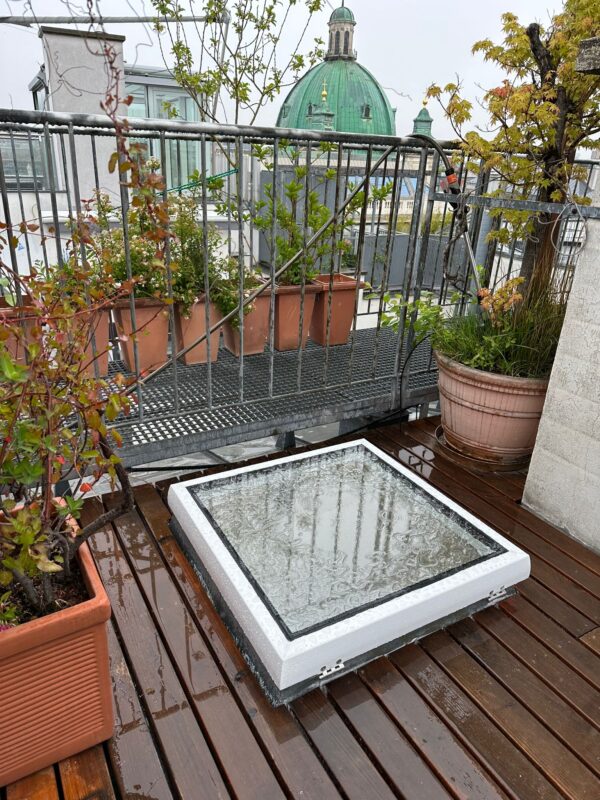

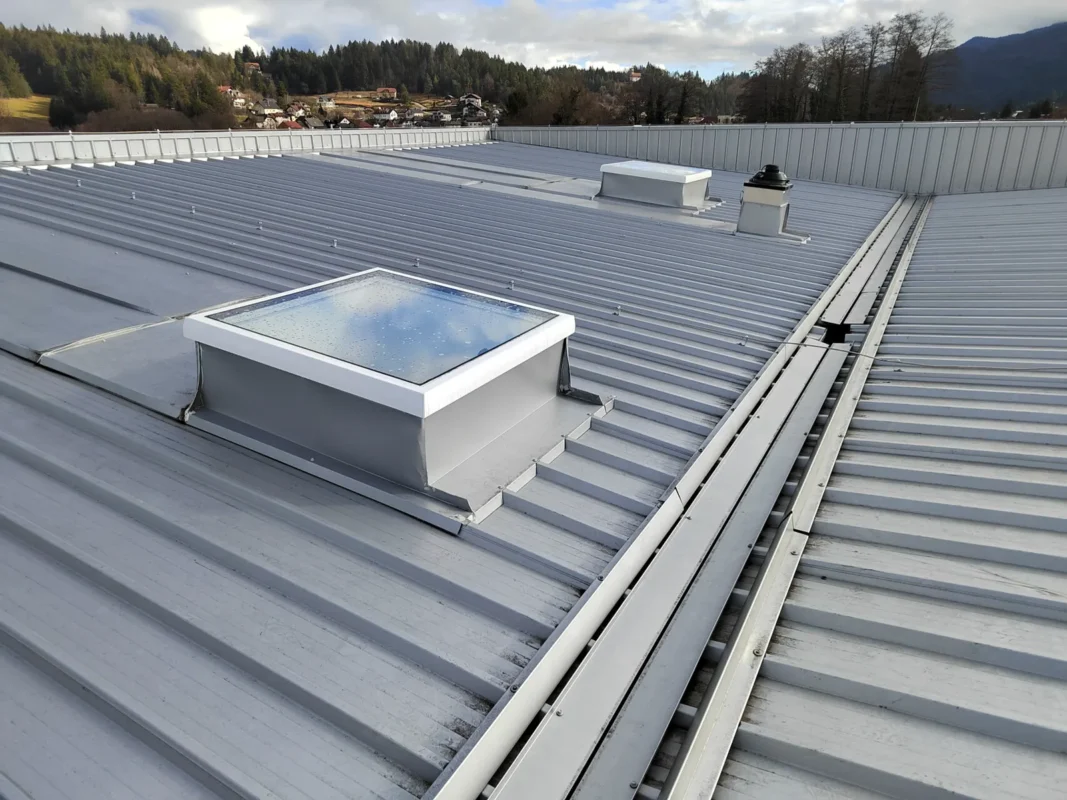

STELUX je pravougaoni ili okrugli krovni svjetlarnik za ravne krovove koji u prostor dovodi prirodno svjetlo i objedinjuje zavarenu PVC konstrukciju, dvostruku brtvu i 2-slojno toplotno-izolacijsko staklo. Dostupan je u fiksnoj ili otvarajućoj izvedbi za dnevnu ventilaciju, izlaz na krov odnosno prirodno odvođenje dima i toplote.
Koncept sistema
Konstrukcija i sigurnost
Dvostruka brtva
Dvostruka brtva doprinosi dobrom zaptivanju sistema i smanjenju toplotnih gubitaka.

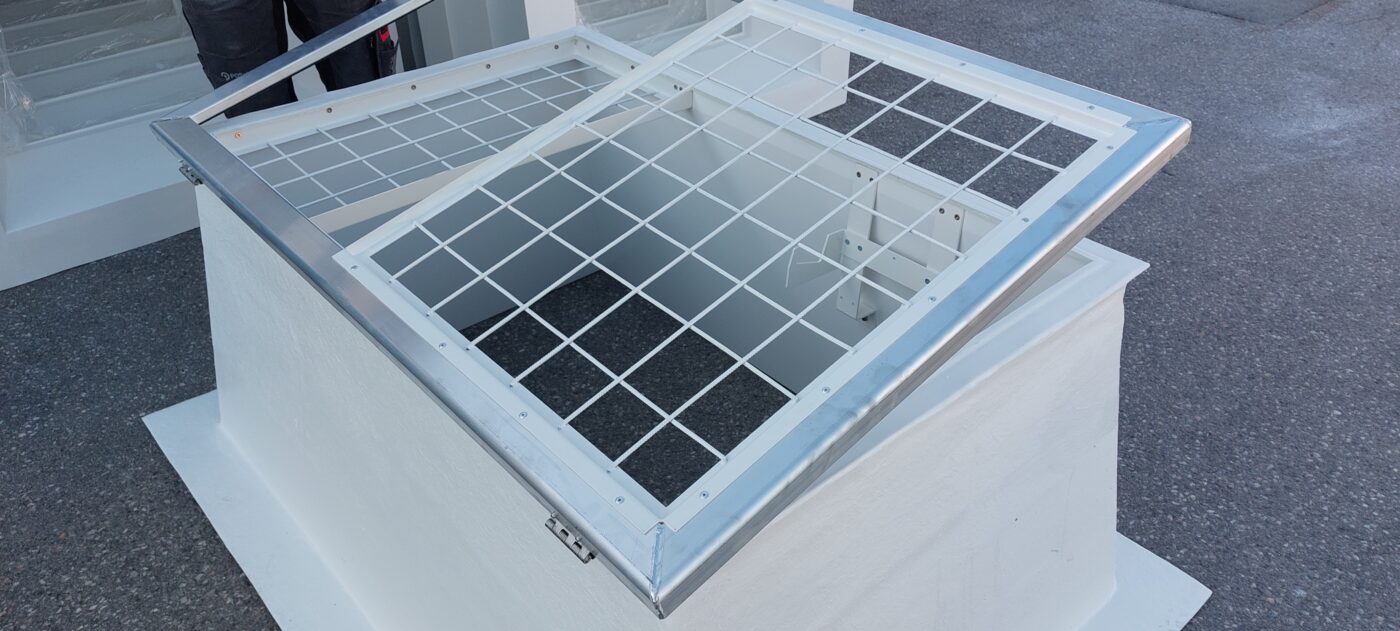

Sigurnosna izvedba
S unutrašnje strane ugrađeno je laminirano VSG staklo, a s vanjske kaljeno staklo. Sistem je ispitan na zaštitu od pada kroz otvor prema DIN 18008-6.

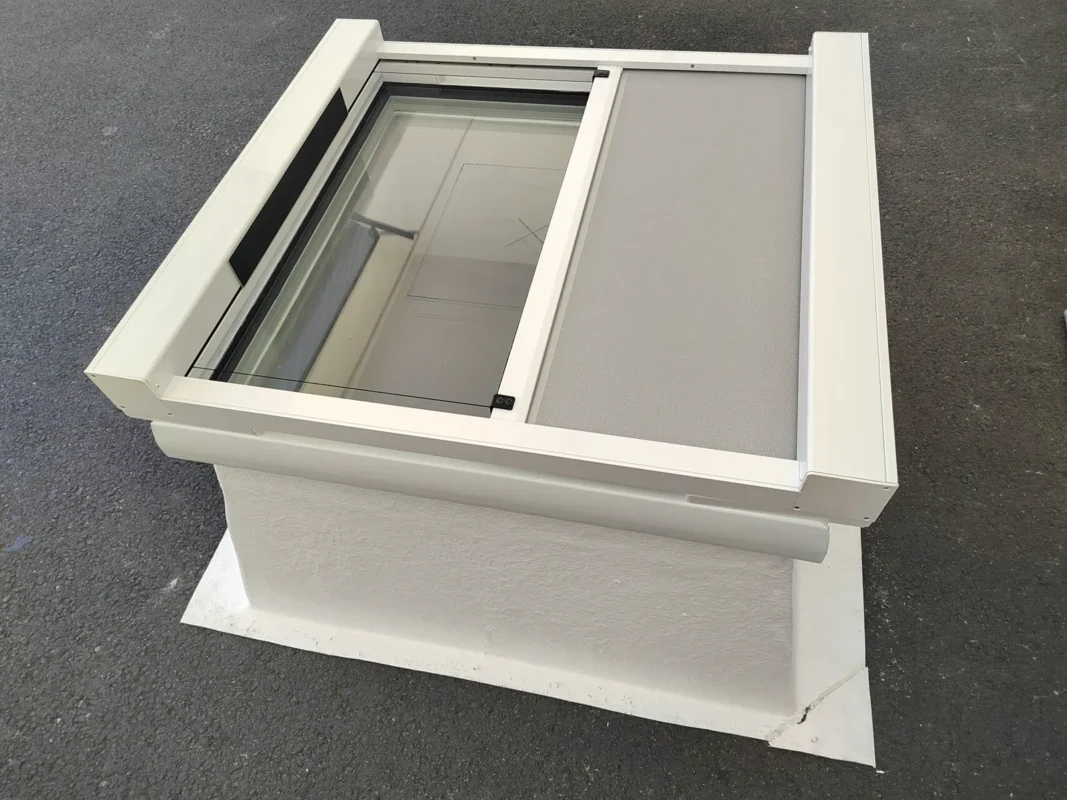

Po narudžbi su moguće i kombinacije stakala za bolju toplotnu ili zvučnu izolaciju i zaštitu od sunca te vanjska screen rolo zavjesa.
Standardno ostakljenje
Mjerljiva svojstva stakla
Navedene vrijednosti opisuju standardno staklo, a ne cijeli ugrađeni svjetlarnik s okvirom, nasadnim vijencem i spojem s krovom. Za drugačiju kombinaciju stakla potrebno je potvrditi pripadajuće podatke.
| Svojstvo | Vrijednost | Značenje |
|---|---|---|
| Ug | 1,1 W/(m²·K) | koeficijent prolaska toplote stakla |
| Rw | 33 dB | zvučna izolacija |
| Tv | 80 % | propusnost vidljive svjetlosti |
| g | 0,7 | propusnost ukupne sunčeve energije |
Standardni program
Dimenzije STELUX
Dimenzije N, O i K navedene su u centimetrima. N označava nazivnu dimenziju, O svijetlu dimenziju, a K građevinski otvor za konusni nasadni vijenac. Masa je informativna kataloška vrijednost.

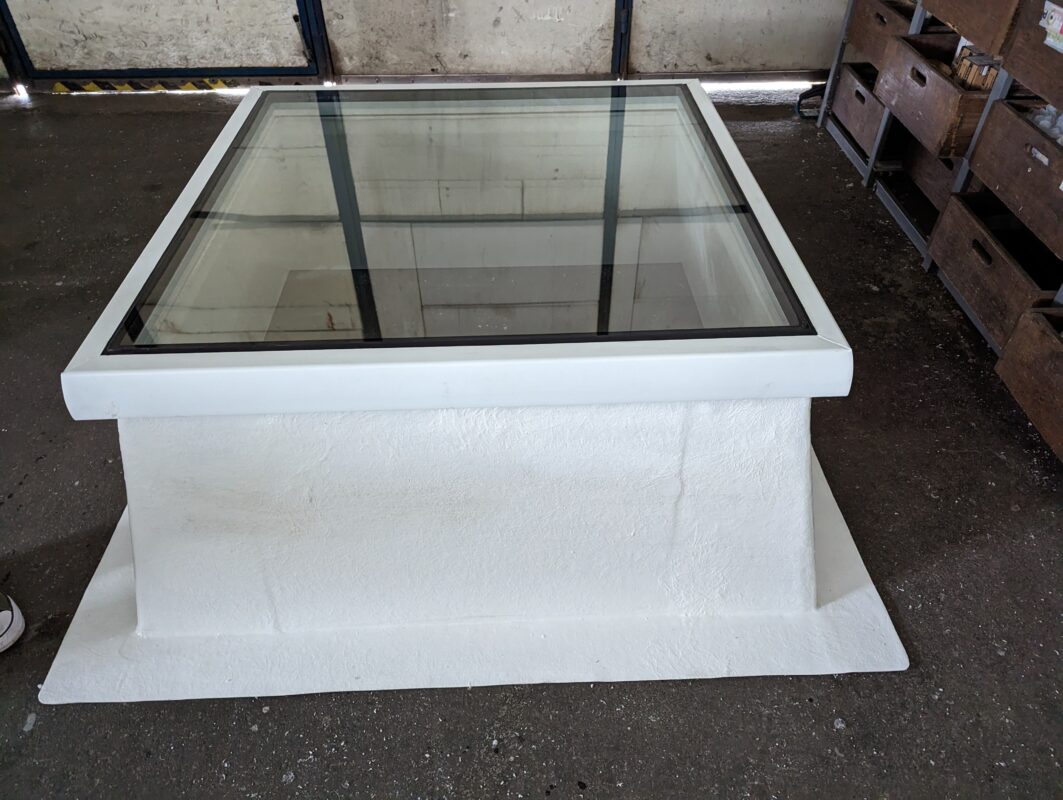

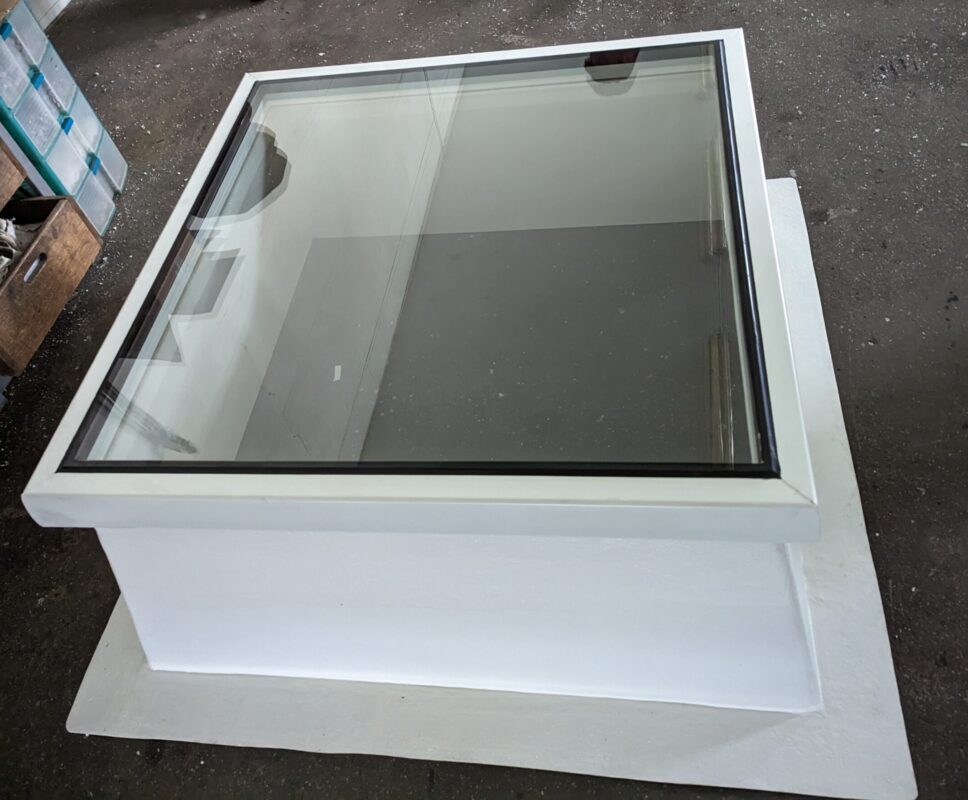

Pravougaone i kvadratne izvedbe
| N (cm) | O (cm) | K (cm) | Masa |
|---|---|---|---|
| 51 × 51 | 40 × 40 | 60 × 60 | 10 kg |
| 51 × 81 | 40 × 70 | 60 × 90 | 15 kg |
| 61 × 61 | 50 × 50 | 70 × 70 | 14 kg |
| 71 × 71 | 60 × 60 | 80 × 80 | 18 kg |
| 81 × 81 | 70 × 70 | 90 × 90 | 23 kg |
| 81 × 111 | 70 × 100 | 90 × 120 | 31 kg |
| 81 × 141 | 70 × 130 | 90 × 150 | 39 kg |
| 91 × 91 | 80 × 80 | 100 × 100 | 29 kg |
| 91 × 111 | 80 × 100 | 100 × 120 | 35 kg |
| 91 × 141 | 80 × 130 | 100 × 150 | 44 kg |
| 91 × 171 | 80 × 160 | 100 × 180 | 53 kg |
| 91 × 191 | 80 × 180 | 100 × 200 | 58 kg |
| 91 × 211 | 80 × 200 | 100 × 220 | 64 kg |
| 111 × 111 | 100 × 100 | 120 × 120 | 42 kg |
| 111 × 141 | 100 × 130 | 120 × 150 | 53 kg |
| 111 × 171 | 100 × 160 | 120 × 180 | 63 kg |
| 111 × 191 | 100 × 180 | 120 × 200 | 70 kg |
| 111 × 211 | 100 × 200 | 120 × 220 | 78 kg |
| 111 × 231 | 100 × 220 | 120 × 240 | 85 kg |
| 116 × 116 | 105 × 105 | 125 × 125 | 46 kg |
| 121 × 121 | 110 × 110 | 130 × 130 | 49 kg |
| 131 × 131 | 120 × 120 | 140 × 140 | 57 kg |
| 141 × 141 | 130 × 130 | 150 × 150 | 75 kg |

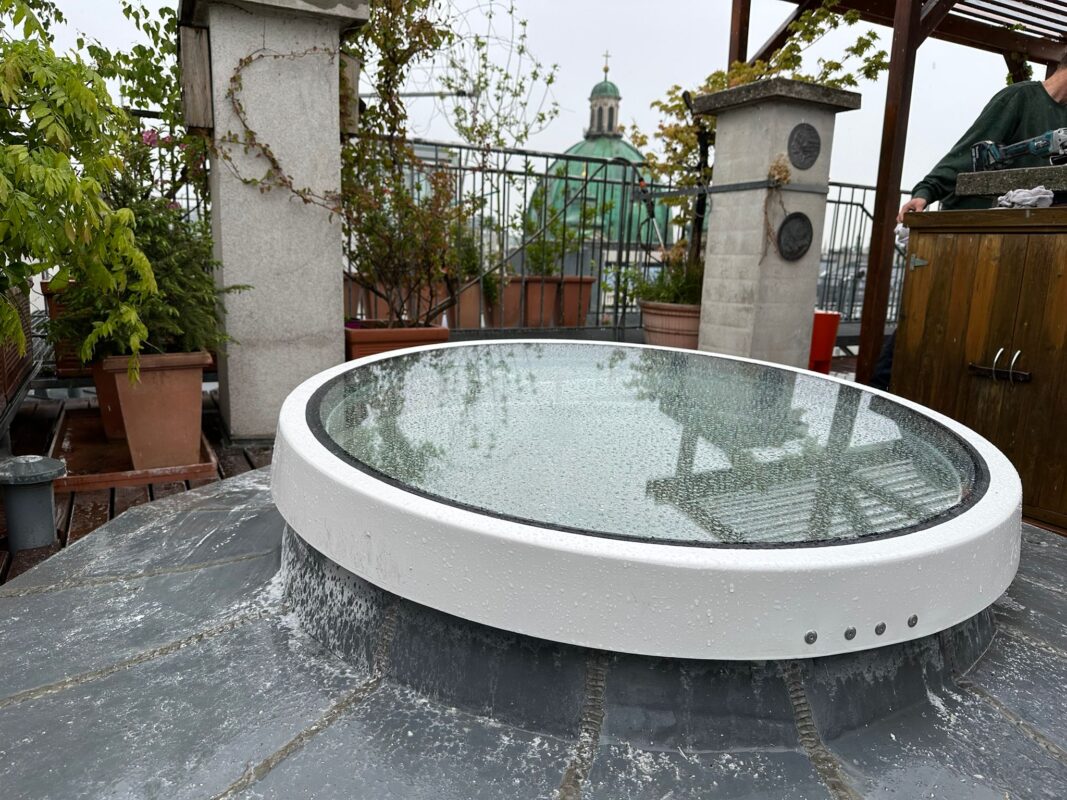

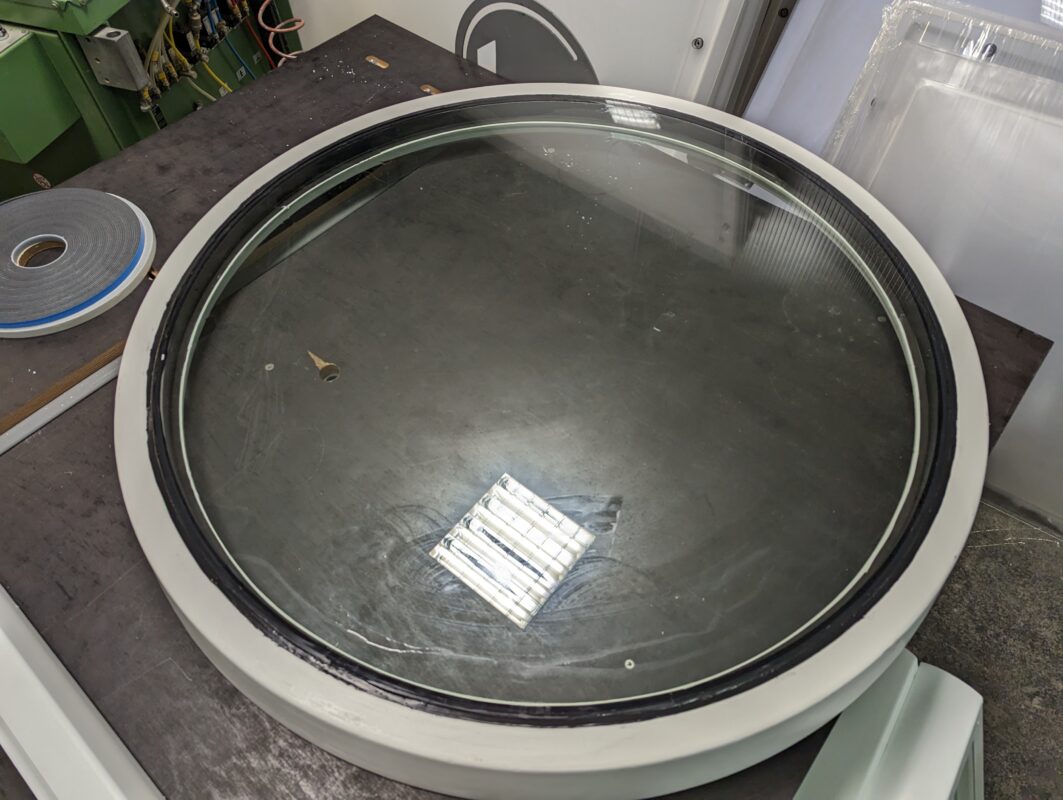

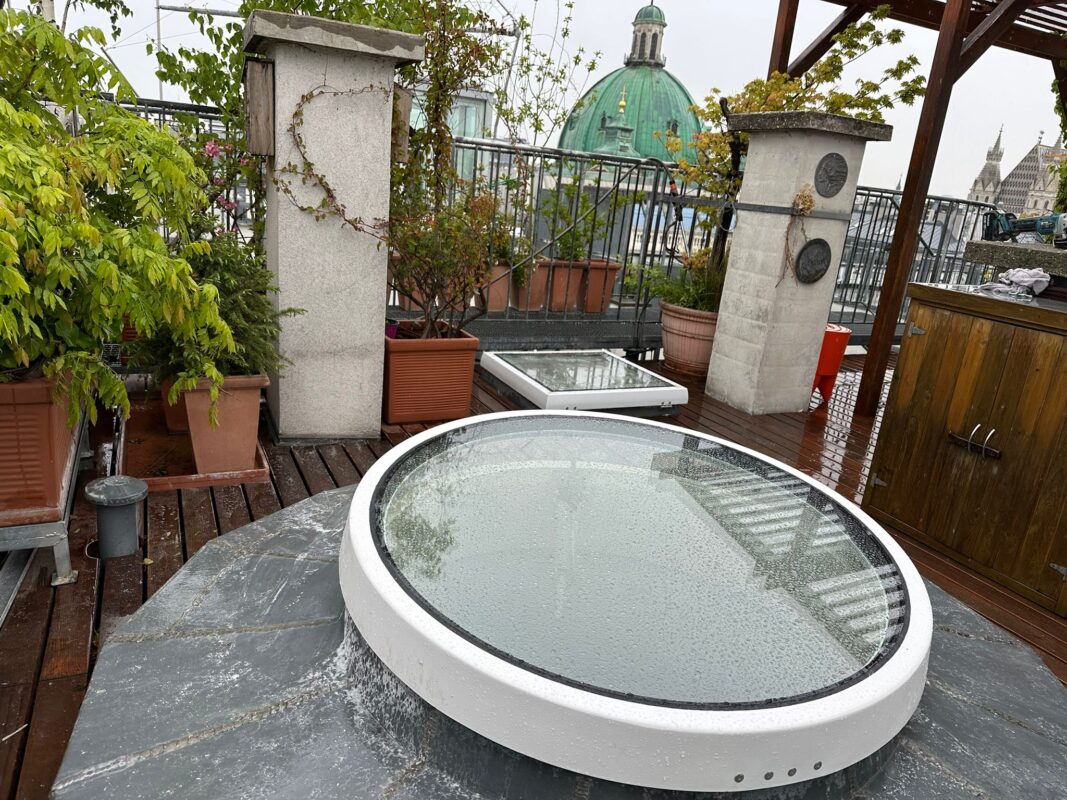

Okrugle izvedbe
| N (cm) | O (cm) | K (cm) | Masa |
|---|---|---|---|
| Ø 51 | Ø 40 | Ø 60 | 8 kg |
| Ø 61 | Ø 50 | Ø 70 | 12 kg |
| Ø 71 | Ø 60 | Ø 80 | 16 kg |
| Ø 81 | Ø 70 | Ø 90 | 21 kg |
| Ø 91 | Ø 80 | Ø 100 | 26 kg |
| Ø 111 | Ø 100 | Ø 120 | 38 kg |
| Ø 131 | Ø 120 | Ø 140 | 53 kg |
| Ø 141 | Ø 130 | Ø 150 | 67 kg |
Fiksna ili otvarajuća izvedba
Načini otvaranja

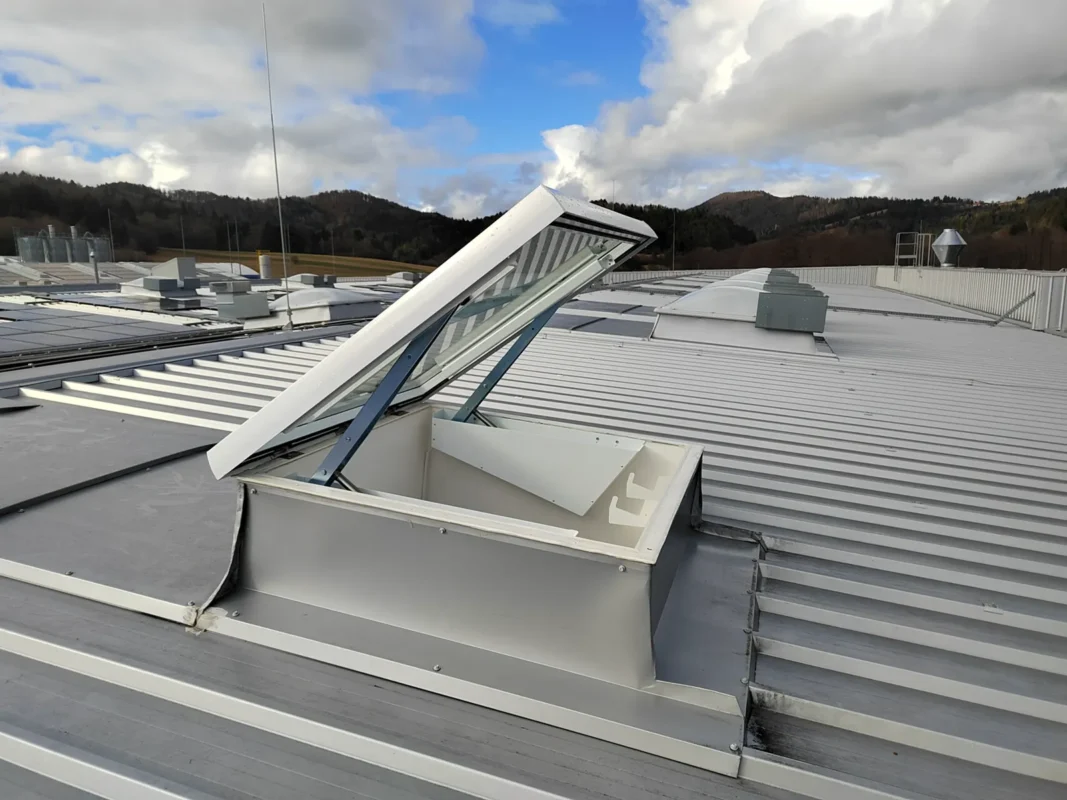

Dnevna ventilacija
Lančani elektromotor 24 V ili 230 V s hodom 300 ili 600 mm odnosno elektromotor sa zupčastom letvom 24 V ili 230 V s hodom 180–1.000 mm.

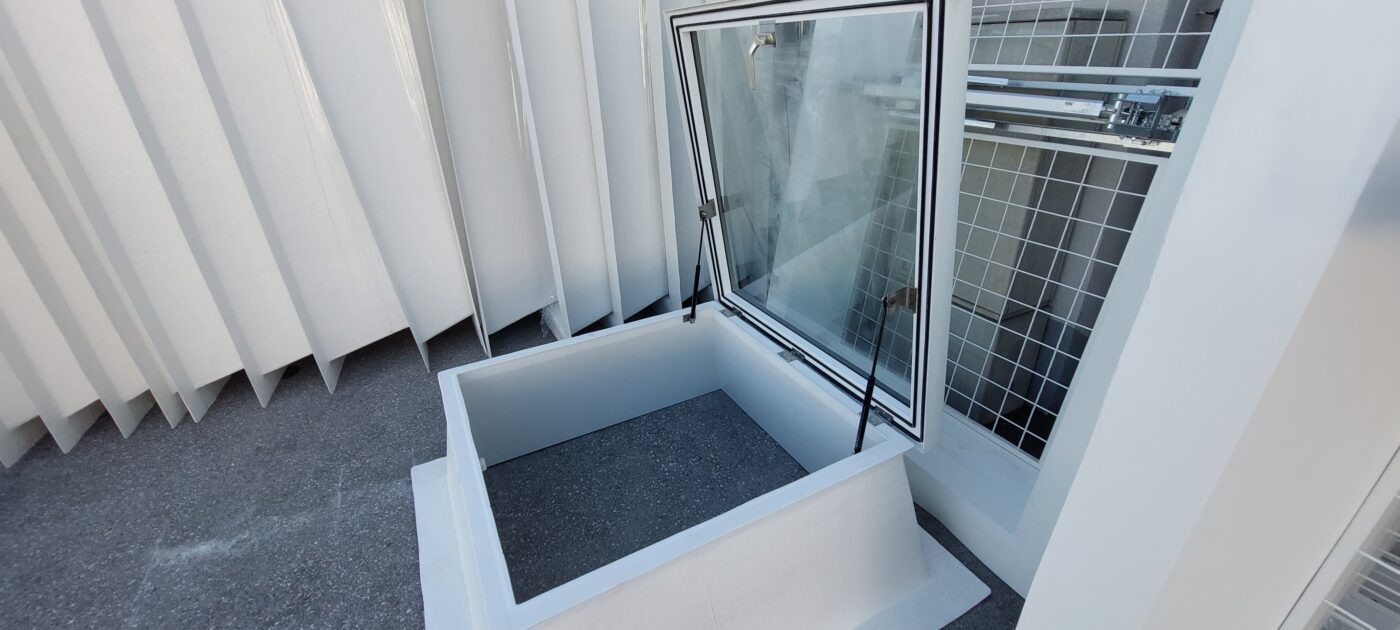

Ručni izlaz na krov
Plinske opruge, mehanički osigurač protiv zatvaranja i poluoliva; otvaranje do 90°.
Motorizirani izlaz na krov
Elektromotor 24 V, 48 V ili 230 V; otvaranje do 90°.
NODT
Elektromotor 24 V ili 48 V; otvaranje 90°, 105° ili 140° te izvedba prema EN 12101-2.
Odgovarajuću izvedbu, napajanje i upravljanje određujemo prema namjeni, veličini elementa i zahtjevima projekta.
Izbor i ponuda
Svjetlosni element odaberite zajedno sa sastavom krova i potrebnom funkcijom. Za grijane prostore posmatrajte ostakljenje, okvir, vijenac i spoj s krovom kao cjelinu.
Opisuje li Ug cijeli ugrađeni prozor?
Ne. Ug opisuje ostakljenje ili ispunu navedenu u tabeli. Na cijeli ugrađeni sistem dodatno utječu okvir, vijenac, dimenzije i spoj s krovom.
Znači li ispitivanje protiv propadanja da je element prohodan?
Ne. Ispitivanje protiv propadanja nije dozvola za hodanje po ostakljenju. Potrebno je osigurati siguran pristup krovu i održavanje.
Je li svaki otvarajući svjetlosni element prikladan za NODT?
Samo namjenske izvedbe mogu biti dio sistema prirodnog odvođenja dima i toplote. Katalog navodi EN 12101-2:2003 za opisane izvedbe NODT. Dokumentaciju i deklarirana svojstva odabranog uređaja uskladite s projektantom zaštite od požara.
Podaci za vaš upit
- Količina i oblik; svijetla i građevinska mjera otvora.
- Namjena prostora te toplotni, zvučni i zahtjevi zaštite od sunca za staklo.
- Željena ventilacija, izlaz na krov ili odvođenje dima i raspoloživo napajanje.
- Lokacija i presjek krova/vijenca; pri zamjeni fotografije i oznaka postojećeg proizvoda.
Za prvi upit dovoljni su podaci kojima raspolažete. Konačne mjere i izvedba potvrđuju se prije izrade; mjerenje na krovu prepustite osposobljenom izvođaču.
Izvor: katalog POS plastika, 2026. Prije narudžbe potvrdite odabranu izvedbu i pripadajuću dokumentaciju.
